Датчик скорости и направления на эффекте Холла - AH701

AH701 — это серия датчиков скорости и направления со встроенными двумя элементами Холла. Каждый элемент обеспечивает независимый цифровой выходной сигнал для обработки сигналов скорости и направления.

Внутри чипа расположены два датчика Холла на расстоянии 1,63 мм, включая генератор напряжения Холла, регулятор напряжения с питанием 3,8–30 В, схему температурной компенсации, усилитель малых сигналов, систему динамического устранения смещения, триггер Шмитта и выход с открытым коллектором. Удобно обрабатывать сигналы скорости и направления.

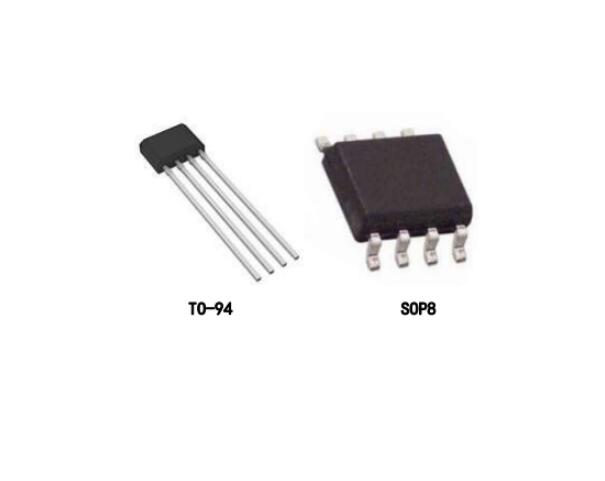

AH701 выпускается в корпусах TO94 и SOP8 и соответствует стандарту RoHS.

I.Датчик скорости и направления на эффекте Холла -Характеристики AH701:

Расстояние между элементами Холла 1,63 мм
Тип магнетизма: биполярный переключатель
Рабочее напряжение: 3,8 В ~ 30 В
Защита от обратного напряжения
ESD-стойкость до ±6 кВ
Диапазон рабочих температур: -40 °C ~ 150 °C
Чувствительность: BOP = 75 Гс, BRP = -75 Гс
Высокий уровень защиты от статического электричества
2011/65/EU

II.Датчик скорости и направления на эффекте Холла -Применение AH701:

Обнаружение скорости

Обнаружение направления

Магнитный энкодер
