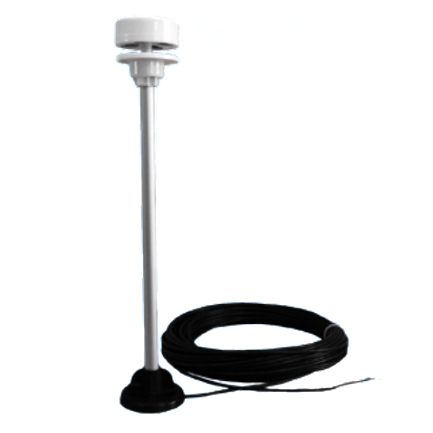

Французский анемометр LCJ Capteurs, ультразвуковой датчик - CV7-E

1. Описание французского анемометра LCJ Capteurs, ультразвукового датчика CV7-E:

Традиционные анемометры имеют вращающиеся механические части. Эти движущиеся части могут привести к повреждению датчика.Ультразвуковые датчикиРазработан для исключения любых механических частей, чтобы обеспечить более надежную работу. Ультразвуковой датчик обладает долгосрочной стабильностью и не требует обслуживания. Звук передается через пересекающиеся потоки. Электроакустические датчики (1) общаются между собой с помощью ультразвуковых сигналов (2) по ортогональным осям, время передачи звука изменяется из-за ветра (3). Датчик CV7 передает 4 различных теста между собой, а полученные данные о скорости ветра используются для расчета. Комбинированные измерения позволяют рассчитать скорость ветра и направление ветра относительно базовых осей. Измерение температуры используется для калибровки. Конструкция датчика уменьшает влияние угла наклона (4) (влияние угла наклона датчика может быть частично скорректировано благодаря пространственной форме датчика). CV7 передает 4 независимых набора тестовых данных. Проверка корректности используется для расчета вектора скорости ветра. Этот метод обеспечивает чувствительность к скорости ветра 0,15 м/с, превосходную линейность и может достигать 40 м/с.

2. Дополнительные компоненты французского анемометра LCJ Capteurs, ультразвукового датчика CV7-E:
Эти промышленные аксессуары следующие:
• Разъем для питания 24 В пост./перем. тока * 1
• Разъем для данных CV7-V * 1
• Разъем питания 12 В для CV7-V * 1
• Гальваническая изоляция между питанием и аналоговым выходом
• Гальваническая изоляция между питанием и питанием датчика
• Вход датчика оптронный
420 AC

3. Характеристики дополнительных компонентов французского анемометра LCJ Capteurs, ультразвукового датчика CV7-E:
• 1 Выходной ток 4-20 мА соответствует диапазону скорости ветра 0,25-80 узлов, с проверкой теста CV7
• 1 Выходной ток 4-20 мА соответствует диапазону направления ветра 0-359°, с проверкой теста CV7
• 2 Сухой контакт для сигнализации скорости ветра
ANA-AC
Характеристики этого дополнительного компонента: 3 выхода 0-10 В:
• 0~15m/s
• 0-30 м/с или 0-40 м/с на выбор
• Направление ветра 0-359°

4. Параметры французского анемометра LCJ Capteurs, ультразвукового датчика CV7-E:

Формат выходных данных	NMEA0183,MWV,XDR
Передача информации	Instant. W. Speed Instant. W. Angle avaibility
Частота вывода	4 Hz / 60 Hz
Чувствительность к скорости ветра	0.12 m/s
Разрешение скорости ветра	0.05 m/s
Диапазон	0.12 to 40 m/s
Чувствительность к направлению ветра	+/-1.5°
Разрешение направления ветра	1°
Питание	8 V ~ 30 V DC
Потребляемый ток	9 mA
Рабочая температура	-15°C ~ +50°C
Длина кабеля	25 cm / 4x0.22 mm2 ,20 g/m
Интерфейс	4-проводной
Вес головной части	100 г
Вес компонентов продукта	200 г, включая монтажную часть
