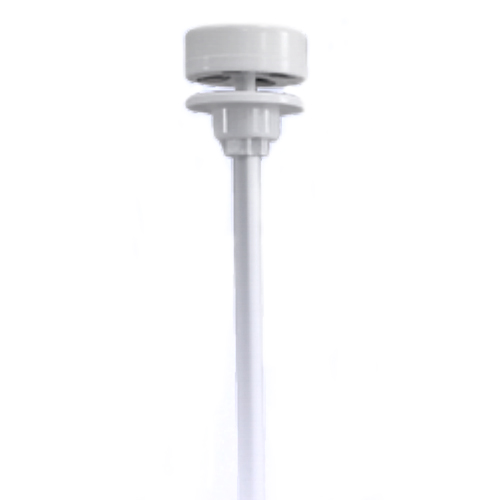

Французский ультразвуковой анемометр LCJ Capteurs - SONIC-ANEMO-DVC

1. Описание французского ультразвукового анемометра LCJ Capteurs SONIC-ANEMO-DVC:

Традиционные анемометры имеют вращающиеся механические части. Эти подвижные части легко повреждают датчик.Ультразвуковые датчикиКонструкция позволяет избежать любых механических частей для обеспечения более надежной работы. Ультразвуковые датчики обладают долгосрочной стабильностью и не требуют обслуживания.
Звук передается через движущуюся среду на перекрестке. Электроакустические датчики (1) общаются друг с другом с помощью ультразвуковых сигналов (2) вдоль ортогональных осей. Время передачи звука различается из-за скорости ветра (3). Датчики CV7 передают 4 различных теста между собой, и полученные данные о лобовом ветре используются для расчета. Комбинированные измерения позволяют вычислить скорость ветра и направление ветра относительно базовых осей. Измерение температуры используется для калибровки. Конструкция датчика уменьшает влияние угла наклона (4) (влияние угла наклона датчика может быть частично скорректировано благодаря пространственной форме датчика).
CV7 передает 4 независимых набора данных. Проверка правильности используется для расчета вектора лобового ветра. Этот метод обеспечивает чувствительность к скорости ветра 0,15 м/с, превосходную линейность и диапазон до 40 м/с.

2. Дополнительные компоненты французского ультразвукового анемометра LCJ Capteurs SONIC-ANEMO-DVC:

Эти промышленные аксессуары включают:
• Разъем для питания 24 В пост./пер. тока * 1
• Разъем для данных CV7-V * 1
• Разъем питания 12 В для CV7-V * 1
• Гальваническая изоляция между питанием и аналоговым выходом
• Гальваническая изоляция между питанием и питанием датчика
• Вход датчика оптронный
420 AC

3. Характеристики дополнительных компонентов французского ультразвукового анемометра LCJ Capteurs SONIC-ANEMO-DVC:
• 1 выходной ток 4~20 мА соответствует диапазону скорости ветра 0,25–80 узлов, проверка с помощью CV7
• 1 выходной ток 4~20 мА соответствует диапазону направления ветра 0–359°, проверка с помощью CV7
• 2 сухих контакта для сигнализации скорости ветра
ANA-AC
Этот дополнительный компонент имеет 3 выхода 0~10 В:
• 0~15m/s
• 0~30 м/с или 0~40 м/с на выбор
• Направление ветра 0~359°

4. Параметры французского ультразвукового анемометра LCJ Capteurs SONIC-ANEMO-DVC:

Формат выходных данных	NMEA0183,MWV,XDR
Передача информации	Instant. W. Speed,Instant. W. Angle ,avaibility
Частота вывода	2 Hz / 30 Hz    4 Hz / 60 Hz
Чувствительность к скорости ветра	0.12 m/s
Разрешение по скорости ветра	0.05 m/s
Диапазон	0.12 to 40 m/s
Чувствительность к направлению ветра	+/-1.5°
Разрешение по направлению ветра	1°（9 bits）
Питание	2.7~35 VDC
Потребляемый ток	2,6 мА средний при 12 В
Рабочая температура	-15°C ~ +55°C
Длина кабеля	5 м / защита от УФ
Интерфейс	RJ11, 2-проводное питание
Вес компонента	200 г с монтажной частью
Монтаж	Вертикальный; алюминиевый кронштейн 300 мм, Ø 16 мм
