I. Описание цифрового миниатюрного датчика давления MS5525DSO от MEAS (США):
MS5525DSO - это новое поколение цифровых миниатюрных датчиков давления с выходом через интерфейсы SPI и I2C, разработанных для высококачественных OEM-пользователей. Модуль датчика включает датчик давления и 24-битный сверхнизкопотребляющий ΔΣ АЦП с внутренними заводскими калибровочными коэффициентами. Он обеспечивает 24-битное цифровое давление и температуру, а также различные режимы работы, позволяя пользователю оптимизировать скорость преобразования и потребление тока. MS5525DSO может быть подключен практически к любому микроконтроллеру. Протокол связи прост, не требует программирования внутренних регистров устройства.
Этот новый модуль датчика производится на основе технологии MEMS и использует подтвержденный опыт TE в производстве высококачественных технологических модулей давления, которые широко применяются более десяти лет.
Этот датчик доступен в одно- и двухпортовой конфигурации и может измерять абсолютное, избыточное, составное压и дифференциальное давление от 1 до 30 psi.
II. Применение цифрового миниатюрного датчика давления MS5525DSO от MEAS (США):
Промышленная автоматизация
Измерение высоты и воздушной скорости
Медицинские устройства
Обнаружение утечек
III. MEAS (США)Цифровой миниатюрный датчик давленияПараметры MS5525DSO:
| Тип датчика |
Цифровой датчик давления и высоты модуль |
| Тип |
Дифференциальное, абсолютное, избыточное давление |
| Напряжение питания (В) |
1.8 - 3.6 |
| Размер |
12.5 x 7.9 mm [ .49 x .31 in ] |
| 工作温度 |
-40 ~ 125 °C [ -40 ~ 257 °F ] |
| Давление (фунт/кв. дюйм) |
1, 2, 5, 15, 30 |
| Выходной сигнал |
24 bit ADC |
| 分辨率 |
2 |
| 精度 |
±.25°C |
| Выходной интерфейс |
I²C and SPI (Mode 0, 3) |
| 压力 |
60 psi |
| 封装 |
SOIC-14 |
| Тип корпуса |

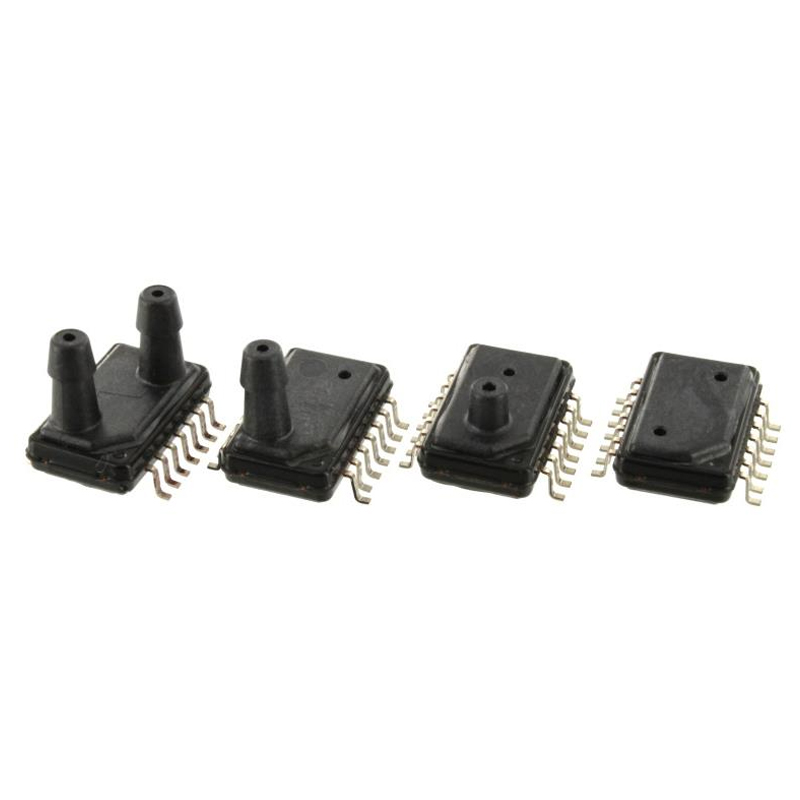

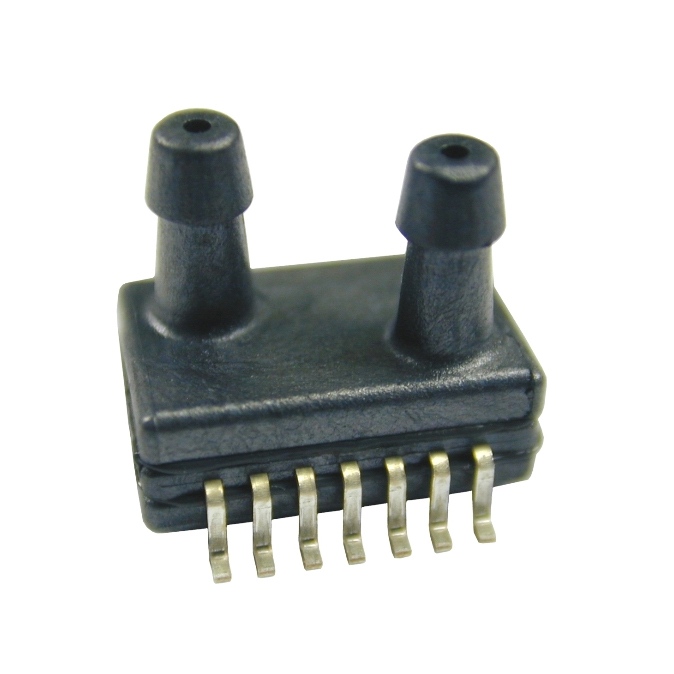

Одинарный штуцер, одиночная трубка, двойной штуцер, двойное отверстие |
