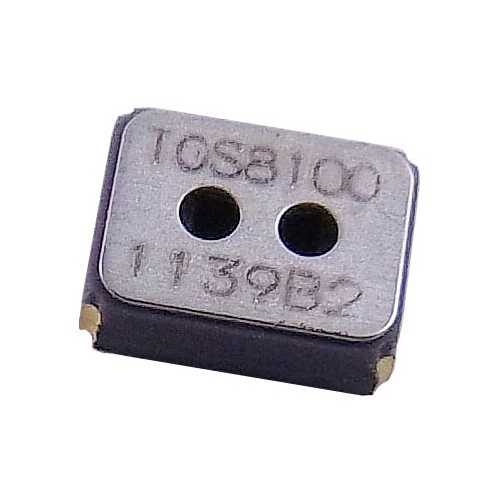

Датчик качества воздуха типа Mems - TGS8100

1. MemsДатчик качества воздухаОписание TGS8100

Чувствительный элемент состоит из сенсорного чипа, встроенного нагревателя, сформированного на кремниевой подложке с использованием технологии MEMS, и слоя оксида металла, сформированного на сенсорном чипе. Элемент размещен в керамическом SMD-корпусе. Благодаря миниатюризации сенсорного чипа, TGS8100 требует всего 15 мВт мощности нагрева, что делает его идеальным для низкопотребляющих и батарейных устройств. При наличии обнаруживаемого газа проводимость датчика увеличивается с ростом концентрации газа в воздухе. Простая схема преобразует изменение проводимости в выходной сигнал, соответствующий концентрации газа.

TGS8100Высокая чувствительность к низким концентрациям газообразных загрязнителей воздуха, таких как табачный дым и кухонные испарения. Используя отношение изменения сопротивления датчика к его сопротивлению в чистом воздухе в качестве относительного отклика, можно имитировать восприятие человеком загрязнителей воздуха, обеспечивая практический контроль качества воздуха.

2. Характеристики датчика качества воздуха Mems TGS8100:

* SMD-корпус

* Низкое энергопотребление

* Высокая чувствительность к табачному дыму, кухонным испарениям и газообразным загрязнителям воздуха

* Длительный срок службы

* Низкая стоимость

3. Применение датчика качества воздуха Mems TGS8100:

* Очистители воздуха

* Мониторы качества воздуха в помещениях

* Управление вентиляцией

4. Технические характеристики датчика качества воздуха Mems TGS8100:

Модель	TGS8100
Принцип чувствительности	Оксид металла полупроводниковый
Стандартная упаковка	Керамика
Целевые газы	Загрязнители воздуха (водород, этанол и т.д.)
Типичный диапазон измерения	1 ~30ppm H2
Стандартные условия цепи	Напряжение нагрева	VH	1.8V DC±2%
Напряжение цепи	VC	max 3.0V DC （ 2ms）,0v ≥ 998ms VC
Сопротивление нагрузки	RL	Переменное (мин. 10 кОм)
Стандартные условия испытаний	Сопротивление нагревателя	RH	Приблизительно 110 Ом при комнатной температуре
Электрические характеристики	Ток нагрева	IH	8 мА (типично)
Мощность нагрева	PH	15 мВт (типично)
Сопротивление датчика	Rs	10 кОм ~ 300 кОм на воздухе
Чувствительность (изменение Rs)	~0.6	Rs (10ppm H2)/Rs air

5. Стандартные условия испытаний датчика качества воздуха Mems TGS8100

Условия испытательного газа: стандартный воздух 20±2°C, 65±5%RH

Условия цепи: такие же, как стандартные условия цепи

Время прогрева перед испытанием: один час или более
