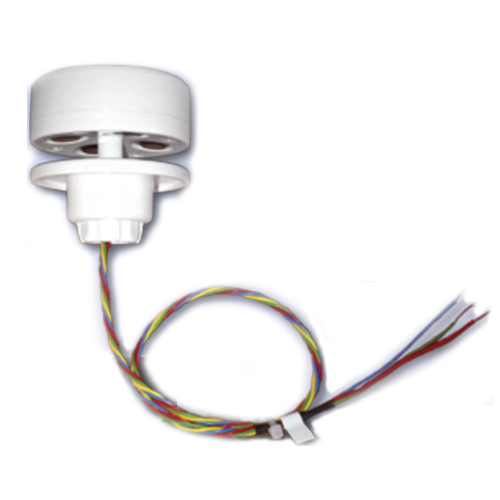

Sensor de velocidad de viento ultrasónico LCJ Capteurs de Francia - CV7-OEM

 1. Principio de funcionamiento del sensor de velocidad de viento ultrasónico LCJ Capteurs CV7-OEM de Francia:

Los anemómetros tradicionales tienen partes mecánicas giratorias, estas partes móviles pueden dañar fácilmente el sensor. El diseño del sensor ultrasónico evita cualquier componente mecánico para garantizar un funcionamiento óptimo y más confiable. El sensor de velocidad de viento ultrasónico tiene estabilidad a largo plazo y no requiere mantenimiento.
El sonido (y los ultrasonidos) se transmiten a través del movimiento del fluido que atraviesan. Los transductores electroacústicos utilizan señales ultrasónicas para comunicarse entre sí en pares, determinando la diferencia de tiempo de propagación de la onda causada por el flujo de aire según los ejes ortogonales. Los transductores CV7-OEM se comunican entre sí, proporcionando cuatro mediciones independientes, mientras que el vector de viento de proa se utiliza para el cálculo. Combinando estas mediciones se calculan la velocidad y dirección del viento con respecto al eje de referencia. La medición de temperatura se utiliza para la calibración. El diseño del sensor reduce la influencia del ángulo de inclinación (basado en la forma del espacio, la influencia del ángulo de inclinación del sensor se corrige parcialmente).
CV7_OEMSensor de velocidad de viento ultrasónicoPuede proporcionar 4 conjuntos de datos de prueba independientes. La verificación de corrección se utiliza para el cálculo del vector de viento de proa. Este método proporciona una sensibilidad de velocidad de viento de 0.15 m/s, con confiabilidad y linealidad excelente de hasta 40 m/s.

2. Componentes opcionales del sensor de velocidad de viento ultrasónico LCJ Capteurs CV7-OEM de Francia:

Estos accesorios industriales son los siguientes:
• Conector de fuente de alimentación de 24 VDC/AC * 1
• Conector de datos CV7-V * 1
• Conector de 12 V para fuente de alimentación CV7-V * 1
• Aislamiento de corriente entre la fuente de alimentación y la salida analógica
• Aislamiento de corriente entre la fuente de alimentación y la fuente de alimentación del sensor
• La entrada del sensor está acoplada ópticamente

3. Características de los componentes opcionales del sensor de velocidad de viento ultrasónico LCJ Capteurs CV7-OEM de Francia:

420 AC
Las características de este componente opcional:
•1 La corriente de salida de 4~20 mA corresponde a un rango de velocidad del viento de 0.25 Kts a 80 Kts, verificado con la prueba CV7
•1 La corriente de salida de 4~20 mA corresponde a un rango de dirección del viento de 0 a 359°, verificado con la prueba CV7
•2 Contacto seco de alarma de velocidad del viento

ANA-AC
Las características de este componente opcional son 3 salidas de 0~10 V:
•  0~15m/s
• 0~30 m/s o 0~40 m/s seleccionable
• 0~359° dirección del viento

4.Sensor de velocidad de viento ultrasónico LCJ Capteurs CV7-OEM de FranciaParámetros:

Formato de datos de salida	NMEA0183, MWV, XDR
Transmisión de información	Instant. W. Speed, Instant. W. Angle, avaibility
Tasa de salida	2 Hz / 30 Hz	*4 Hz / 60 Hz
Sensibilidad de velocidad del viento	0.12 m/s
Resolución de velocidad del viento	0.05 m/s
Rango	0.12 to 40 m/s
Sensibilidad de dirección del viento	+/-1.5°
Resolución de dirección del viento	1°
Alimentación	8 V ~ 30 V DC
Consumo de corriente	9 mA
Temperatura de funcionamiento	-15° C ~ +55° C
Longitud del cable	50 cm / 4x0.22 mm2
Interfaz	4 hilos
Peso de la cabeza	100 g
Peso de los componentes del producto	N/A
Instalación	N/A
