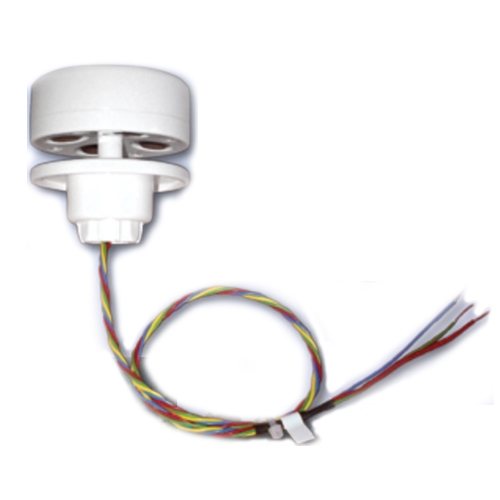

Sensor de velocidad de viento ultrasónico LCJ Capteurs Francia - SONIC-ANEMO-MICRO

Uno,Descripción del sensor de velocidad de viento ultrasónico LCJ Capteurs Francia SONIC-ANEMO-MICRO:

Los anemómetros tradicionales tienen partes mecánicas giratorias. Estas partes móviles son propensas a dañar el sensor,Sensor ultrasónicodiseñado para evitar cualquier parte mecánica, garantizando una operación más confiable. El sensor ultrasónico tiene estabilidad a largo plazo sin necesidad de mantenimiento.
El sonido se transmite a través del objeto en movimiento en la intersección. Los sensores electroacústicos (1) se comunican entre sí con señales ultrasónicas (2), a lo largo de ejes ortogonales, el tiempo de transmisión del sonido varía debido a la velocidad del viento (3). El sensor CV7 se comunica entre sí transmitiendo 4 pruebas diferentes, y la velocidad del viento frontal obtenida de las pruebas se utiliza para el cálculo. La combinación de mediciones calcula la velocidad del viento y la dirección del viento según el eje base. La medición de temperatura se utiliza para la calibración. El diseño del sensor reduce el efecto del ángulo de inclinación (4) (el efecto del ángulo de inclinación del sensor puede corregirse parcialmente debido a la forma espacial del sensor).

El CV7 transmite 4 datos de prueba independientes. Se realiza una verificación de corrección para el cálculo del vector de viento frontal. Este método proporciona una sensibilidad de velocidad del viento de 0.15 m/s, con una linealidad excelente, alcanzando hasta 40 m/s.

DosComponentes opcionales del sensor de velocidad de viento ultrasónico LCJ Capteurs Francia SONIC-ANEMO-MICRO:

Estos accesorios industriales son los siguientes:
• Conector de fuente de alimentación 24VDC/AC * 1
• Conector de datos CV7-V * 1
• Conector de alimentación de 12V para CV7-V * 1
• Aislamiento galvánico entre la fuente de alimentación y la salida analógica
• Aislamiento galvánico entre la fuente de alimentación y la alimentación del sensor
• La entrada del sensor es optoacoplada
420 AC

Tres, características de los componentes opcionales del sensor de velocidad de viento ultrasónico LCJ Capteurs Francia SONIC-ANEMO-MICRO:
• 1 corriente de salida 4~20mA correspondiente al rango de velocidad del viento de 0.25Kts~80Kts, con verificación de prueba CV7
• 1 corriente de salida 4~20mA correspondiente al rango de dirección del viento de 0~359°, con verificación de prueba CV7
• 2 contacto seco de alarma de velocidad del viento
ANA-AC
Las características de este componente opcional incluyen 3 salidas de 0~10V:
• 0~15m/s
• 0~30m/s o 0~40m/s seleccionable
• Dirección del viento 0~359°

Cuatro, parámetros del sensor de velocidad de viento ultrasónico LCJ Capteurs Francia SONIC-ANEMO-MICRO:

Formato de datos de salida	ASCII
Transmisión de información	Instant. W. Speed, Instant. W. Angle, avaibility
Tasa de salida	1, 6, 18 veces/segundo, seleccionable
Sensibilidad de velocidad del viento	0.12 m/s
Resolución de velocidad del viento	0.05 m/s
Rango	0.12 to 40 m/s
Sensibilidad de dirección del viento	+/-1.5°
Resolución de dirección del viento	1°
Alimentación	3~3.6 VDC
Consumo de corriente	200uA promedio
Temperatura de operación	-15°C ~ +50°C
Longitud del cable	50cm/ 4*0.22mm2
Interfaz	4 hilos
Peso de la cabeza	100 gramos
Peso de los componentes del producto	N/A
Instalación	N/A
