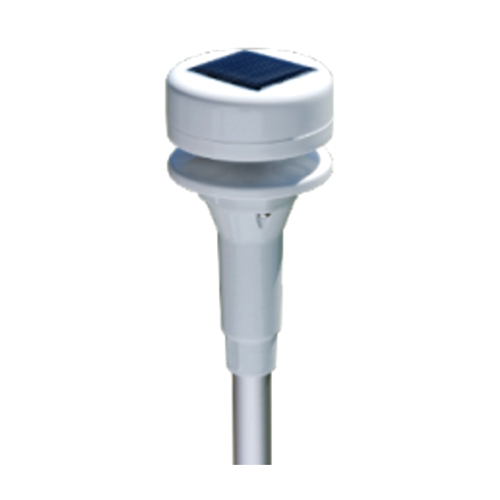

Sensor de velocidad de viento ultrasónico LCJ Capteurs Francia - SONIC-ANEMO-DZP

1. Descripción del sensor de velocidad de viento ultrasónico LCJ Capteurs Francia SONIC-ANEMO-DZP:

Los anemómetros tradicionales tienen partes mecánicas giratorias. Estas partes móviles son propensas a dañar el sensor. El sensor ultrasónico está diseñado para evitar cualquier parte mecánica, asegurando una operación más confiable.Sensor ultrasónicoTiene estabilidad a largo plazo sin necesidad de mantenimiento.
El sonido se transmite a través de objetos en movimiento en la intersección. Los sensores electroacústicos (1) se comunican entre sí mediante señales ultrasónicas (2), a lo largo de ejes ortogonales, el tiempo de transmisión de la onda sonora varía debido a la velocidad del viento (3). Los sensores CV7 se comunican entre sí transmitiendo 4 pruebas diferentes, y el viento de frente obtenido de las pruebas se utiliza para el cálculo. La combinación de mediciones calcula la velocidad del viento y la dirección del viento según el eje base. La medición de temperatura se utiliza para la calibración. El diseño del sensor reduce la influencia del ángulo de inclinación (4) (la influencia del ángulo de inclinación del sensor puede corregirse parcialmente debido a la forma del espacio del sensor).
CV7 transmite 4 datos de prueba independientes. La verificación de corrección se utiliza para el cálculo del vector de viento de frente. Este método proporciona una sensibilidad de velocidad del viento de 0.15 m/s, con una linealidad excelente, alcanzando hasta 40 m/s.

2. Componentes opcionales del sensor de velocidad de viento ultrasónico LCJ Capteurs Francia SONIC-ANEMO-DZP:

Estos accesorios industriales son los siguientes:
• Conector de fuente de alimentación 24VDC/AC * 1
• Conector de datos CV7-V * 1
• Conector de alimentación de 12V para CV7-V * 1
• Aislamiento eléctrico entre la fuente de alimentación y la salida analógica
• Aislamiento eléctrico entre la fuente de alimentación y la fuente de alimentación del sensor
• La entrada del sensor es de acoplamiento optoelectrónico
420 AC

3. Características de los componentes opcionales del sensor de velocidad de viento ultrasónico LCJ Capteurs Francia SONIC-ANEMO-DZP:
• 1 salida de corriente 4~20mA correspondiente al rango de velocidad del viento de 0.25Kts~80Kts, con verificación de prueba CV7
• 1 salida de corriente 4~20mA correspondiente al rango de dirección del viento de 0~359°, con verificación de prueba CV7
• 2 contactos secos de alarma de velocidad del viento
ANA-AC
Las características de este componente opcional son 3 salidas de 0~10V:
• 0~15m/s
• 0~30m/s o 0~40m/s seleccionable
• Dirección del viento 0~359°

4. Parámetros del sensor de velocidad de viento ultrasónico LCJ Capteurs Francia SONIC-ANEMO-DZP:

Formato de datos de salida	WA: 25KΩ, 5V max; WS: Pulse open collector 10 mA max
Transmisión de información	Instant. W. Speed, Instant. W. Angle, avaibility
Tasa de salida	1 vez/segundo
Sensibilidad de velocidad del viento	0.12 m/s
Resolución de velocidad del viento	0.05 m/s
Rango	0.12 to 40 m/s
Sensibilidad de dirección del viento	+/-1.5°
Resolución de dirección del viento	1°（9 bits）
Alimentación	Panel fotovoltaico, batería LIFEPO4
Consumo de corriente	NA/trabaja con intensidad de luz de 50W/m2
Temperatura de operación	-15°C ~ +55°C
Longitud del cable	5m/4*0.22mm2 protección UV
Interfaz	RJ11, alimentación de 2 hilos
Peso de la cabeza	N/A
Peso de los componentes del producto	200 gramos con parte de montaje
Instalación	Vertical; brazo de aluminio de 300, Ø 16 mm
