제품 소개
MS8601/MS8602/MS8604각각 단/이중/사중 채널, 레일 투 레일 입력및 출력, 단일 전원 증폭기로서 매우 낮은 오프셋 전압과 넓은 신호 대역폭을 갖추고 있습니다. 그것채택1.8V까지5V단일 전원(±0.9 V까지±2.5 V이중 전원)전원 공급.
MS8601/MS8602/MS8604낮은 오프셋, 극히 낮은 입력 바이어스 전류 및 높은속도 특성과 결합되어 이러한 증폭기는 다양한 응용에 적합합니다. 필터, 적분기기, 다이오드 증폭기, 분로 센서 및 고임피던스 센서 등의 소자가 혜택을 받을 수 있습니다이러한 특성 조합으로 인해 초저 오프셋 전압, 오프셋 전압 드리프트 및 노이즈는 기소자는 작동 온도 범위 내에서 드리프트가 거의 0에 가까워 위치 및 압력 센서, 의료장비 및 스트레인 게이지 증폭기 응용에 매우 유리합니다.

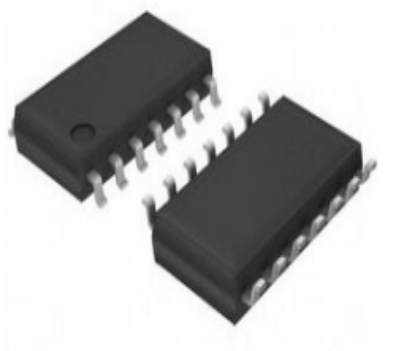

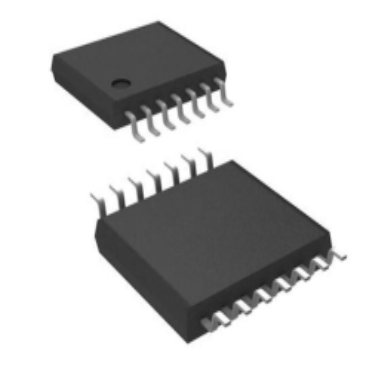

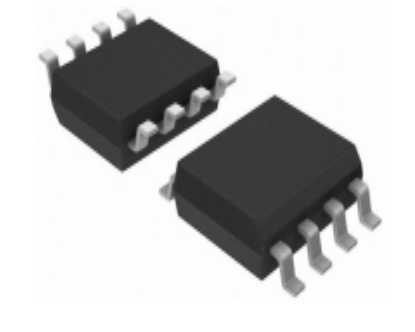

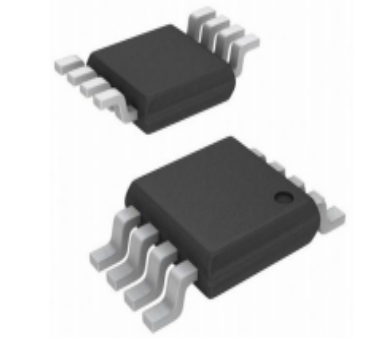

MS8601/MS8602/MS8604의 작동 온도 범위는-40℃ ~125℃。MS8601제공공급SOT23-5및SOP8봉패키지。MS8602제공공급SOP8및MSOP8패키지.MS8604제공SOP14및TSSOP14패키지.
1. 고정밀 연산 증폭기-MS8602의 특성:
낮은 오프셋 전압: 4μV(TYP)
입력 오프셋 드리프트: 0.05μV/℃
레일 투 레일 입력 및 출력 스윙
단일 전원 1.8V에서 5.5V의 동작 범위
전압 이득: 126dB(TYP)(동작 전압 5V)
전원 제거비: 123dB(TYP)
공통 모드 제거비: 136dB(TYP)
극히 낮은 입력 바이어스 전류: 11pA
낮은 동작 전류: 채널당 0.8mA(TYP)
과부하 복구 시간: 50us(동작 전압 5V)
입력 오프셋 드리프트: 0.05μV/℃
레일 투 레일 입력 및 출력 스윙
단일 전원 1.8V에서 5.5V의 동작 범위
전압 이득: 126dB(TYP)(동작 전압 5V)
전원 제거비: 123dB(TYP)
공통 모드 제거비: 136dB(TYP)
극히 낮은 입력 바이어스 전류: 11pA
낮은 동작 전류: 채널당 0.8mA(TYP)
과부하 복구 시간: 50us(동작 전압 5V)
2. 고정밀 연산 증폭기-MS8602의 응용：
센서 및 의료 기기
열전대 증폭기
정밀 전류 감지
포토다이오드 증폭기
바코드 스캐너
PA 제어 및 다단 필터
주요 응용 분야
- 정밀 측정 장비 — 낮은 오프셋 전압과 드리프트로 고정밀 데이터 수집 및 계측 시스템에 적합합니다.
- 센서 신호 조절 — 극히 낮은 입력 바이어스 전류로 고임피던스 센서의 신호를 정확하게 증폭합니다.
- 휴대용 의료 기기 — 낮은 동작 전류와 단일 전원 동작으로 배터리 구동 의료 기기에 효율적입니다.
- 산업 자동화 — 높은 공통 모드 제거비와 전원 제거비로 노이즈가 많은 산업 환경에서 안정적인 성능을 제공합니다.
- 오디오 및 계측 증폭기 — 레일 투 레일 입출력과 넓은 대역폭으로 오디오 및 정밀 증폭 회로에 사용됩니다.
