제품 소개

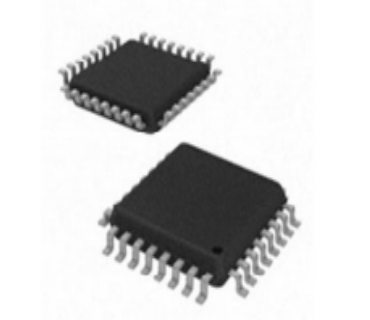

고정밀 시간 측정 칩 - MS1022는 고정밀 시간 측정(TDC) 회로이며 MS1002입니다의 업그레이드 제품으로 MS1002와 핀 완전 호환이며 MS1002의 모든모든 기능. MS1022 내부에는 아날로그 비교기, 아날로그 스위치, 슈미트 트리트리거 등의 소자로 외부 회로를 크게 간소화합니다. 동시에 내부에 추가첫 번째 파동 감지 기능이 있어 항간섭 능력이 크게 향상됩니다. 내부 비교기의offset 프로그래밍 가능 범위는 ±35mV로 샘플링 정밀도를 향상시킬 수 있습니다. 사용자는첫 번째 에코 펄스의 상대적 폭을 읽어 수신 신호 강도를 판단하는 것을시. 이 힌트를 통해 초음파 변환기의 이상, 관벽 덮개물을 판단할 수 있습니다증가, 물 속 기포 등의 이상 감지. StartTOFRestart 명령을 통해한 번의 초음파 시차(순류 및 역류) 측정과 데이터 읽기를 완료할 수 있습니다취하여 소프트웨어 작업과 전력 소비를 크게 줄입니다.
1. 고정밀 시간 측정 칩-MS1022P의 특성:
측정 범위 1:
듀얼 채널 단일 정밀도 모드 75ps
단일 채널 이중 정밀도 모드 37ps
측정 범위 3.5ns(0ns) ~ 2.5μs
20ns 최소 펄스 간격, 최대 4개의 펄스 수신 가능
측정 범위 2:
단일 채널 단일 정밀도 모드 75ps 분해능
이중 정밀도 모드 37ps, 사중 정밀도 모드 19ps의 분해능
측정 범위 500ns ~ 4ms (4M 고속 클록에서)
3개의 펄스를 측정할 수 있으며 3개의 데이터를 자동으로 처리할 수 있습니다
아날로그 입력 회로:
초퍼 안정화 저드리프트 비교기, 프로그래밍 가능한 오프셋 전압, ±35mV
첫 번째 파동 감지
첫 번째 파동의 펄스 폭을 측정할 수 있습니다
입력 선택을 위한 내부 통합 아날로그 스위치
외부 회로에는 2개의 저항과 2개의 커패시터만 필요합니다
온도 측정 유닛:
2개 또는 4개의 온도 센서, PT500/PT1000 이상
내부슈미트 트리거 통합
외부 슈미트 트리거 적용 16비트 유효율적인 진행, 내부 저잡음 트리거 적용기 17.5비트 유효 정밀도
초저전력 (30초마다 한 번 측정 시0.08uA)
특수 기능:
펄스 발생기, 최대 127개 생성 가능개 펄스
상승 또는/및 하강 에지 트리거 측정
고정밀 STOP 차단 윈도우
저전력 32K 오실레이터 (500nA)
7×32비트 EEPROM
개요:
4선 SPI 통신 인터페이스
작동 전압 2.5V ~ 3.6V
작동 온도 -40℃ ~ +125℃
QFN32/LQFP32 패키지
2. 고정밀 시간 측정 칩-MS1022P의 응용:
초음파 열량계, 수도계량기
레이저 거리 측정
