제품 소개

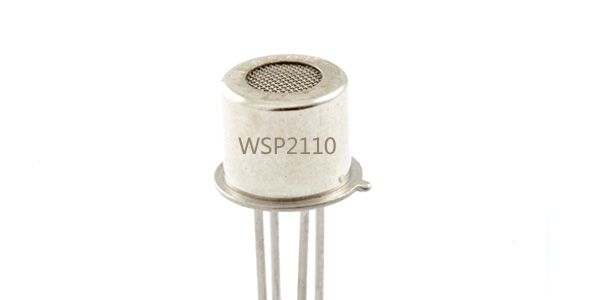

1. WSP2110형 반도체 유기증기 센서 제품 설명
WSP2110형 반도체 유기증기 감지 소자는 첨단 평면 생산 공정을 채택하여 소형 Al2O3 세라믹 기판 위에 히터와 금속산화물 반도체 가스감지 재료를 형성하고, 전극 리드선으로 인출하여 금속 베이스와 캡 내부에 패키징합니다. 검출 대상 가스가 존재할 때 공기 중 VOC 가스 농도가 높을수록 센서의 전도율이 높아집니다. 간단한 회로를 사용하여 이러한 전도율 변화를 가스 농도에 대응하는 출력 신호로 변환할 수 있습니다.
2, WSP2110형 반도체 유기증기 센서 특징
톨루엔, 벤젠, 포름알데히드 등 유기가스에 대한 높은 감도
소자 외형 치수 소형
5V 정전압, 저전력
빠른 응답 및 회복 특성
간단한 구동 회로
우수한 안정성과 장기 사용 수명
3. WSP2110형 반도체 유기증기 센서 주요 응용
가정 환경의 유해가스 검출 자동 배기 장치, 공기청정기 등
4. WSP2110형 반도체 유기증기 센서 기술 지표
| 제품 모델 |
WSP2110 |
||
| 제품 유형 |
평면 반도체 가스감지 소자 |
||
| 표준 패키징 |
금속 |
||
| 검출 가스 |
톨루엔, 포름알데히드, 벤젠, 알코올, 아세톤 등 |
||
| 검출 농도 |
1-50ppm |
||
| 표준 회로 조건 |
회로 전압 |
Vc |
≤24V DC |
| 가열 전압 |
VH |
5.0V±0.2V ACorDC |
|
| 부하 저항 |
RL |
조정 가능 |
|
| 표준 테스트 조건에서의 가스감지 소자 특성 |
히터 저항 |
RH |
90Ω±5Ω(실온) |
| 히터 소비전력 |
PH |
≤280mW |
|
| 감지체 표면 저항 |
Rs |
10KΩ-100KΩ(10ppm 톨루엔 중) |
|
| 감도 |
S |
Rs(공기 중)/Rs(10ppm 톨루엔)≥5 |
|
| 농도 기울기 |
α |
≤0.6(R20ppm/R5ppm 톨루엔) |
|
| 표준 테스트 조건 |
온도, 습도 |
20℃±2℃；65%±5%RH |
|
| 표준 테스트 회로 |
Vc:5.0V±0.1V； VH: 5.0V±0.1V |
||
| 예열 시간 |
120시간 이상 |
||
주요 응용 분야
- 실내 공기질 모니터링 — 가정, 사무실, 학교 등 실내 환경에서 톨루엔, 벤젠, 포름알데히드 등 유해 VOC 농도를 실시간으로 감지합니다.
- 산업 안전 및 배출 모니터링 — 화학 공장, 도장 공정, 인쇄 공정 등에서 유기용제 증기 누출을 조기에 감지하여 작업자 안전을 확보합니다.
- 공기청정기 및 환기 시스템 — 공기청정기, 환기 장치에 내장되어 VOC 오염 수준에 따라 자동으로 풍량을 제어합니다.
- 신축 건물 및 인테리어 관리 — 새로 지은 건물이나 리모델링 공간의 포름알데히드 및 VOC 방출 수준을 모니터링합니다.
- 휴대용 가스 감지기 — 저전력·소형 특성을 활용해 휴대용 VOC 감지 장치 및 IoT 공기질 센서 노드에 적용됩니다.
