미국 Process Sensors Corp 단색 고온 온도계 시리즈 - PSC-G54NL/NV

모델

PSC-G54NL/PSC-G54NV

PSC-S54NL/PSC-S54NV

스펙트럼 응답

1.5 µm ~ 1.8 µm

0.8 µm ~ 1.1 µm

온도 범위

200° ~ 1200°C

392° ~ 2192°F

550° ~ 1500°C

1022° ~ 2732°F

200° ~ 2000°C

392° ~ 3632°F

600° ~ 1800°C

1112° ~ 3272°F

250° ~ 1500°C

482° ~ 2732°F

800° ~ 2500°C

1472° ~ 4532°F

350° ~ 2000°C

662° ~ 3632°F

900° ~ 3000°C

1652° ~ 5432°F

250° ~ 2500°C

482° ~ 4532°F

600° ~ 3000°C

1112° ~ 5432°F

온도 범위

PSC-G54NL / NV

200°~1200°C

200°~2000°C

250°~1500°C

350°~2000°C

250°~2500°C

392°~2192°F

392°~3632°F

482°~2732°F

662°~3632°F

482°~2732°F

온도 범위

PSC-S54NL / NV

550°~1500°C

600°~1800°C

800°~2500°C

900°~3000°C

600°~3000°C

1022°~2732°F

1112°~3272°F

1472°~4532°F

1652°~5432°F

1112°~5432°F

次级温度范围

可在整个温度范围内调节最小跨度为50°C (122°F)

视场比

200:1

200:1

200:1

200:1

200:1

정확도

计量值的0.5%，单位为℃

재현성

측정값의 0.1%, 단위 °C

조준 방식

PSC-G54NL & PSC-S54NL: 레이저 조준등, 630…680 nm, Class II, <1 mW

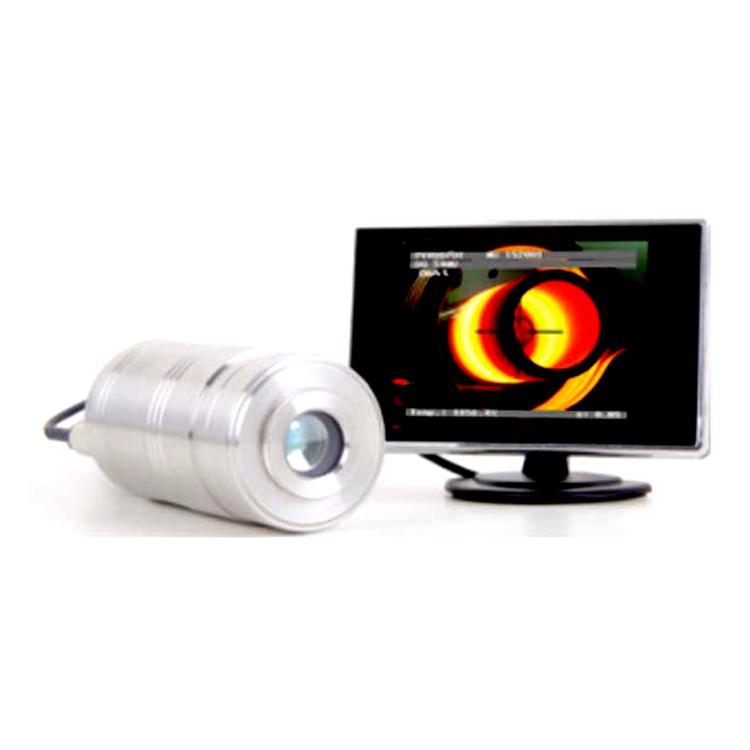

PSC-G54NV & PSC-S54NV: 카메라, 복합 비디오 신호 NTSC (M), 60Hz 또는 PAL (B), 50Hz

光学元件选型

250mm, 650mm, 2000mm, 4000mm - 시야 다이어그램 참조

스펙트럼 범위

PSC-G54NL / NV 1.5µm ~ 1.8µm

PSC-S54NL / NV 0.8µm ~ 1.1µm

방사율

0.050 ~ 1.000

响应时间(t95)

2ms, ~ 100 s까지 조정 가능

NETD

0.1K

透射率

50% ~ 100%

출력

0/4 mA ~ 20 mA, 온도 선형, 최대 부하 500 Ω (전류 절연)

인터페이스

RS-485 (전류 절연), 반이중, 최대 115 kBd, Modbus RTU

警报输出

광전 지연, 부하 저항 최소 48Ω (전류 절연) 온도 범위 내에서 조정 가능

파라미터

인터페이스 및 소프트웨어를 통해 또는 기기에서 조정 가능: 방사율, 투과율, 주변 복사, 응답 시간, 데이터 저장 설정, 보조 측정 출력 범위, 스위

출력 임계값

전원

24 V DC ± 25%,残余波纹500 mV

전력 소비

최대 1.5W (스위치 출력 무부하)

작동 온도

0° ~ 70°C (32° ~ 158°F)

보관 온도

-20° ~ 70°C (-4° ~ 158°F)

무게

약 600g (1 lb. 5.16 oz.)

하우징

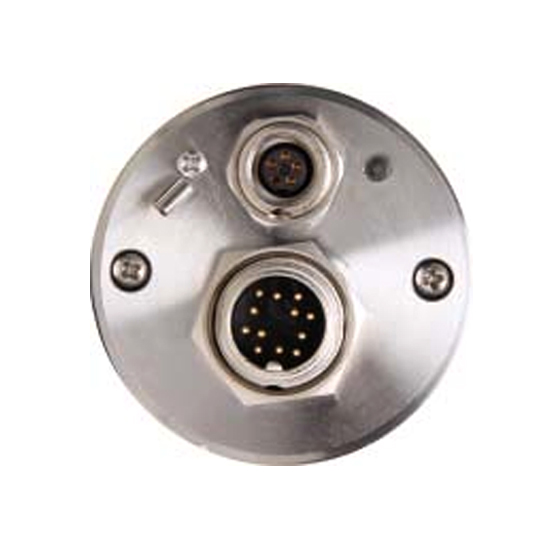

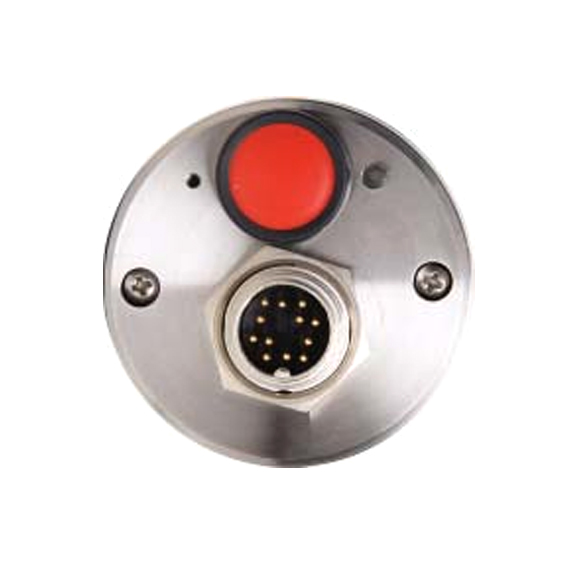

스테인리스 스틸 원통형 w/Plug 커넥터, 약 105mm, ø 50mm

보호 등급

DIN EN 60529 & DIN 40050 표준에 따라, IP65

테스트 규칙

EN 55 011: 1998, 제한 등급 A

CE 마크

~ EU 규정에 따라

标准化设备

PSC-G54NL /NV 또는 PSC-S54NL/NV, 사용 설명서, 검수서, PSC Spot 소프트웨어, 연결 케이블 없음(별도 주문 필수)
