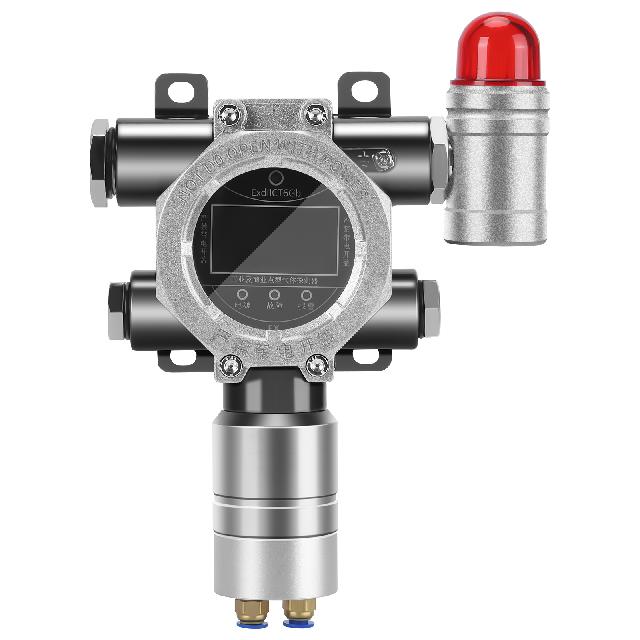

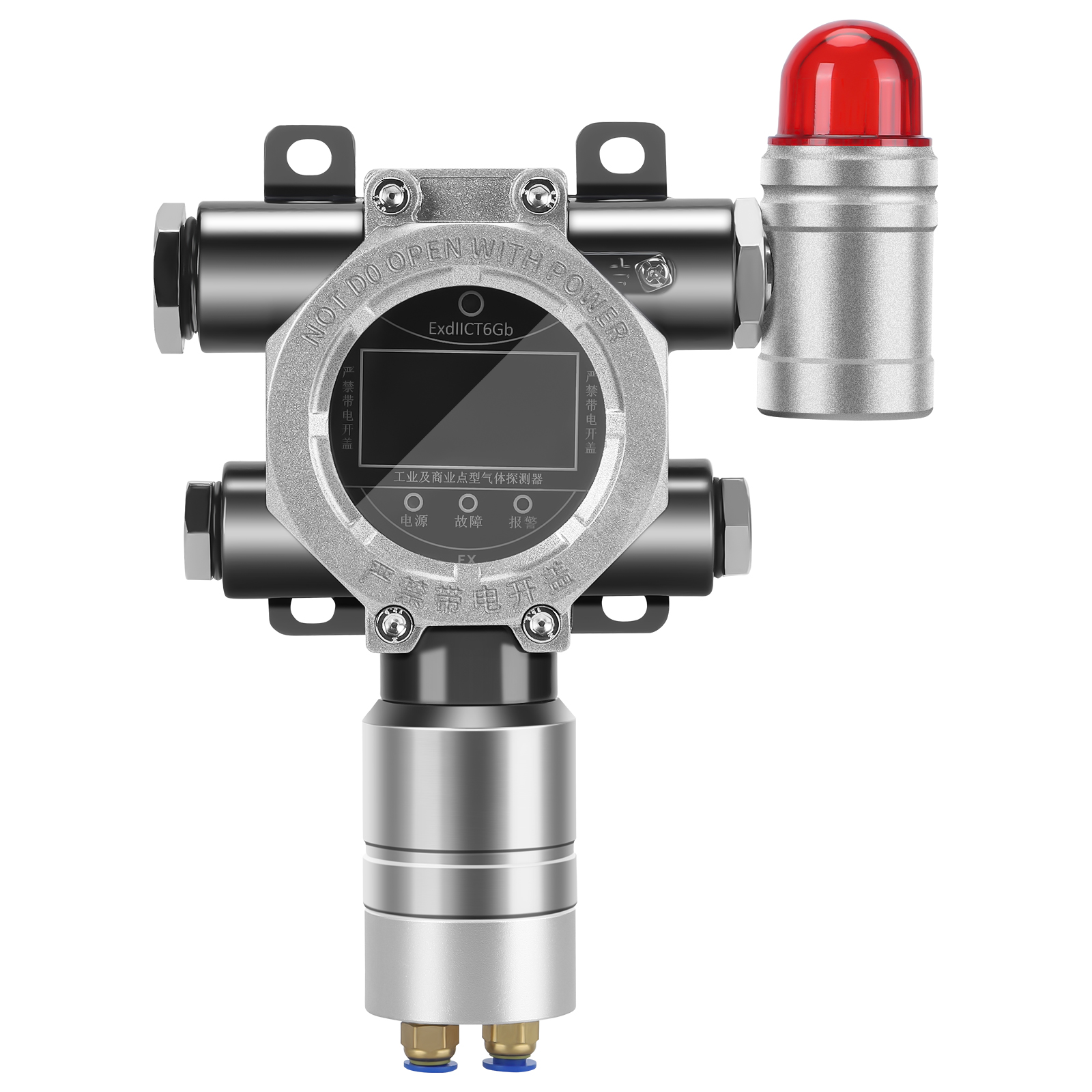

데이터센터 기계실 냉매 누출 가스 경보기
데이터센터 정밀 에어컨 상용 냉매:R134a、R410A、R32、R454B등, 냉매 누출은 산소를 잠식하여 인원 질식을 초래하며, R32는 약한 가연성도 있어, 냉매 누출 경보기는현장 감지기 + 경보 컨트롤러구성되어 24시간 온라인 모니터링, 음향·시각 경보, 배기 연동, 동력환경 모니터링 연계를 실현합니다.
一、센서 원리 선정(기계실은 NDIR 적외선 우선)
- NDIR 비분광 적외선(최우선)항간섭 강함, 수명 8‑10년, 드리프트 작음, 온습도·먼지·세정제 간섭 없음; R134a/R410A/R32/R454B 지원, 데이터센터 주류 솔루션.
- 电化学传感器：成本低，寿命 2‑3 年，易漂移，需要频繁校准，不建议机房长期使用。
- PID 광이온：미량 누출 탐지에 적합, 일부 냉매에 대한 선택성 부족, 주로 휴대용 누출 탐지기에 사용.
측정 범위 권장:0‑5000ppm，분해능 1ppm; 출력 인터페이스: 4‑20mA, RS485‑Modbus RTU, 동력환경 시스템 연결 용이.
二、경보 임계값(엔지니어링 범용 설정)
표
| 등급 | 농도 | 동작 |
|---|---|---|
| 1차 예경보 | 500‑1000ppm | 팝업 알림, 경보 기록 |
| 2차 경보 | 3000‑5000ppm | 음향·시각 경보, 사고 배기팬 자동 가동 |
| 三级联锁 | ≥8000ppm | 강한 음향·시각 경보, 에어컨 냉매 차단밸브 연동, 동력환경 경보 업로드 |
참고 표준: GB 50019‑2015, GB/T9237‑2017, ISO5149 냉동 안전 규격.
三、설치 배치 핵심 포인트
- 安装高度（看冷媒密度）
- R134a, R410A: 가스가 공기보다 무거워 감지기는 지면에서0.3‑0.6m설치.
- R32(공기보다 가벼움): 감지기를 천장 아래에 설치0.3‑0.6m，가스가 쉽게 상부에 축적됩니다.
- 배치 위치
- 重点：精密空调压缩机、冷媒阀门、法兰、软管接头、管路焊缝周边。
- 단일 감지기 유효 커버 반경 ≤7.5m; 팬 직풍, 송풍구, 강전자기 장비 회피, 교정·정비 공간 확보.
- 경보 컨트롤러：당직실/중앙제어실에 설치, 바닥에서 1.4‑1.6m; 비상전원 구비; 기계실 내·외부 모두 음향·시각 경보기 설치.
- 배선：RS485는 차폐 연선 사용; 4‑20mA는 3심 차폐선; 아연도금 강관 보호관 사용.
四、연동 기능(데이터센터 필수)
- 경보 트리거→사고 배기팬 자동 가동
- 고농도 경보→에어컨 냉매 배관 차단밸브 연동
- 신호를 기계실 동력환경 모니터링 플랫폼에 업로드, 팝업·문자 경보
- 로컬 음향·시각 경보(기계실 내 + 당직 구역)
五、日常运维
- 设备通电 30 分钟稳定后零点校准。
- 6개월마다 표준가스 교정 1회; 적외선 센서는 8‑10년 후 센서 교체 권장.
- 정기적으로 감지기 방진 필터를 청소하여 먼지 축적으로 인한 감지 영향 방지.
六、常见误区
- ❌R134a/R410A 측정에 가연성 가스 감지기를 사용하지 마세요. 이 두 냉매는 불연성이며 촉매연소 센서로 감지할 수 없습니다.
- ❌휴대용 누출 탐지기는 순찰 점검만 가능하며,고정식 온라인 경보 시스템을 대체할 수 없음。
- ❌모두 천장 위에 일괄 설치하지 마세요: R134a/R410A는 공기보다 무거워 누출 후 지면으로 가라앉으므로 천장에 설치하면 누출을 놓칩니다.
필요하시면 입찰에 바로 사용할 수 있는 기술 파라미터 목록을 제공해 드릴 수 있습니다.
관련 영상
오늘 06:53
데이터센터 기계실 냉매 누출 가스 경보기 데이터센터 정밀空调에 흔히 사용되는 냉매: R134a, R410A, R32, R454B 등. 냉매 누출은 산소를 잠식해 인체 질식을 유발하며, R32는 약가연성도 있음. 냉매 누출 경보기는 현장 감지기 + 경보 컨트롤러로 구성되어 24시간 온라인 모니터링, 음향·광 경보, 배기 연동, 환경모니터링 연계를 구현함. 一、센서 원리 선정(기계실은 NDIR 적외선 우선) NDIR 비분광 적외선(최우선) 항간섭 강함, 수명 8‑10년, 드리프트 작음, 온습도·먼지·세정제 간섭 없음; R134a/R410A/R32/R454B 지원, 데이터센터 주류 방안. 전기화학 센서: 비용 낮음, 수명 2‑3년, 드리프트 쉬움, 잦은 교정 필요, 기계실 장기 사용 비권장. PID 광이온: 미량 누출 검출에 적합, 일부 냉매 선택성 낮음, 휴대용 누출 검출기에 주로 사용. 측정 범위 권장: 0‑5000ppm, 분해능 1ppm; 출력 인터페이스: 4‑20mA, RS485‑Modbus RTU, 환경모니터링 시스템 연계 용이. 二、경보 임계값(공정 일반 설정) 표 레벨 농도 동작 1급 예경보 500‑1000ppm 팝업 알림, 경보 기록 2급 경보 3000‑5000ppm 음향·광 경보, 사고 배기팬 자동 기동 3급 연동 ≥8000ppm 강한 음향·광, 空调 냉매 차단밸브 연동, 환경모니터링 경보 업로드 참고 기준: GB 50019‑2015, GB/T9237‑2017, ISO5149 냉동 안전 규범. 三、설치 배치 핵심 요점 설치 높이(냉매 밀도 고려) R134a, R410A: 가스가 공기보다 무거우므로 감지기를 지면에서 0.3‑0.6m 높이에 설치. R32(공기보다 가벼움): 감지기를 천장 아래 0.3‑0.6m에 설치, 가스가 상부에 쉽게 축적됨. 배치 위치 중점: 정밀空调 압축기, 냉매 밸브, 플랜지, 호스 커넥터, 배관 용접부 주변. 단일 감지기 유효 커버 반경 ≤7.5m; 팬 직풍, 송풍구, 강전자기 장비 회피, 교정·정비 공간 확보. 경보 컨트롤러: 당직실/중앙제어실에 배치, 지면에서 1.4‑1.6m; 예비전원 구비; 기계실 내·외 모두 음향·광 경보기 설치. 배선: RS485는 차폐 연선; 4‑20mA는 3심 차폐선; 아연도금 강관으로 보호. 四、연동 기능(데이터센터 필수) 경보 발생→사고 배기팬 자동 기동 고농도 경보→空调 냉매 배관 차단밸브 연동 신호를 기계실 환경모니터링 플랫폼에 업로드, 팝업 및 SMS 경보 로컬 음향·광 경보(기계실 내 + 당직 구역) 五、일상 유지보수 장비 전원 인가 30분 안정화 후 영점 교정. 6개월마다 표준가스 교정 1회; 적외선 센서는 8‑10년 후 센서 교체 권장. 감지기 방진 필터를 정기적으로 청소하여 먼지 축적으로 인한 검출 저하 방지. 六、흔한 오해 ❌R134a/R410A 측정에 가연성 가스 감지기를 사용하지 말 것, 이 두 냉매는 불연성이며 촉매연소식 센서로 검출 불가. ❌휴대용 누출 검출기는 점검만 가능하며 고정식 온라인 경보 시스템을 대체할 수 없음. ❌전부 천장 위에 일괄 설치하지 말 것: R134a/R410A는 공기보다 무거워 누출 시 바닥으로 가라앉으므로 천장에 설치하면 누출을 놓칠 수 있음
검색해 보기
데이터센터 기계실 냉매 누출 가스 경보기
데이터센터 정밀 에어컨 상용 냉매:R134a、R410A、R32、R454B등, 냉매 누출은 산소를 잠식하여 인원 질식을 초래하며, R32는 약한 가연성도 있어, 냉매 누출 경보기는현장 감지기 + 경보 컨트롤러구성되어 24시간 온라인 모니터링, 음향·시각 경보, 배기 연동, 동력환경 모니터링 연계를 실현합니다.
一、센서 원리 선정(기계실은 NDIR 적외선 우선)
- NDIR 비분광 적외선(최우선)항간섭 강함, 수명 8‑10년, 드리프트 작음, 온습도·먼지·세정제 간섭 없음; R134a/R410A/R32/R454B 지원, 데이터센터 주류 솔루션.
- 电化学传感器：成本低，寿命 2‑3 年，易漂移，需要频繁校准，不建议机房长期使用。
- PID 광이온：미량 누출 탐지에 적합, 일부 냉매에 대한 선택성 부족, 주로 휴대용 누출 탐지기에 사용.
측정 범위 권장:0‑5000ppm，분해능 1ppm; 출력 인터페이스: 4‑20mA, RS485‑Modbus RTU, 동력환경 시스템 연결 용이.
二、경보 임계값(엔지니어링 범용 설정)
표
| 등급 | 농도 | 동작 |
|---|---|---|
| 1차 예경보 | 500‑1000ppm | 팝업 알림, 경보 기록 |
| 2차 경보 | 3000‑5000ppm | 음향·시각 경보, 사고 배기팬 자동 가동 |
| 三级联锁 | ≥8000ppm | 강한 음향·시각 경보, 에어컨 냉매 차단밸브 연동, 동력환경 경보 업로드 |
참고 기준:GB 50019‑2015《산업건축물 난방환기 및 공기조화 설계규범》, GB/T9237‑2017《냉동시스템 및 히트펌프 안전 및 환경 요구사항》, ISO5149 냉동 안전 규범。 보충: R32는 약가연성 냉매로, ppm 농도 외에도 다음을 함께 고려해야 함25% LEL 폭발하한경성 연동 보호 임계값으로 사용.
三、설치 배치 핵심 포인트
설치 높이(냉매 밀도에 따라 구분)
- R134a, R410A: 가스가 공기보다 무거워 감지기는 지면에서0.3‑0.6m설치.
- R32(공기보다 가벼움): 감지기를 천장 아래에 설치0.3‑0.6m，가스가 쉽게 상부에 축적됩니다.
배치 위치
- 중점 배치: 정밀空调 압축기, 냉매 밸브, 플랜지, 호스 커넥터, 배관 용접부 주변(누출 다발 위치).
- 단일 감지기 유효 커버 반경 ≤7.5m; 팬 직풍, 송풍구, 강전자기 장비 회피, 교정·정비 공간 확보.
- 경보 컨트롤러: 당직실/중앙제어실에 배치, 지면에서 1.4‑1.6m; 예비전원 구비;기계실 내·외 모두 음향·광 경보기 설치。
- 배선: RS485는 차폐 연선 사용; 4‑20mA는 3심 차폐선 사용; 케이블은 아연도금 강관으로 보호.
四、연동 기능(데이터센터 필수)
- 경보 트리거→사고 배기팬 자동 가동(GB50019 강제 요구사항)
- 고농도 경보→에어컨 냉매 배관 차단밸브 연동
- 신호를 기계실 환경모니터링 DCIM 플랫폼에 업로드, 팝업 및 SMS 경보
- 로컬 음향·시각 경보(기계실 내 + 당직 구역)
五、日常运维
- 장비 전원 인가 30분 안정화 후 영점 교정을 수행.
- 6개월마다 표준가스 교정 1회; 적외선 센서는 8‑10년 후 센서 교체 권장.
- 감지기 방진 필터를 정기적으로 청소하여 먼지 축적으로 인한 검출 정밀도 저하 방지.
六、常见误区
❌일반 가연성 가스 감지기로 R134a/R410A를 측정하지 말 것, 이 두 냉매는 불연성이며 촉매연소식 센서로 검출 불가. ❌휴대용 누출 검출기는 수동 점검만 가능하며,고정식 온라인 경보 시스템을 대체할 수 없음。 ❌전부 천장 위에 일괄 설치하지 말 것: R134a/R410A는 공기보다 무거워 누출 시 바닥으로 가라앉으므로 천장에 설치하면 누출을 놓칠 수 있음
