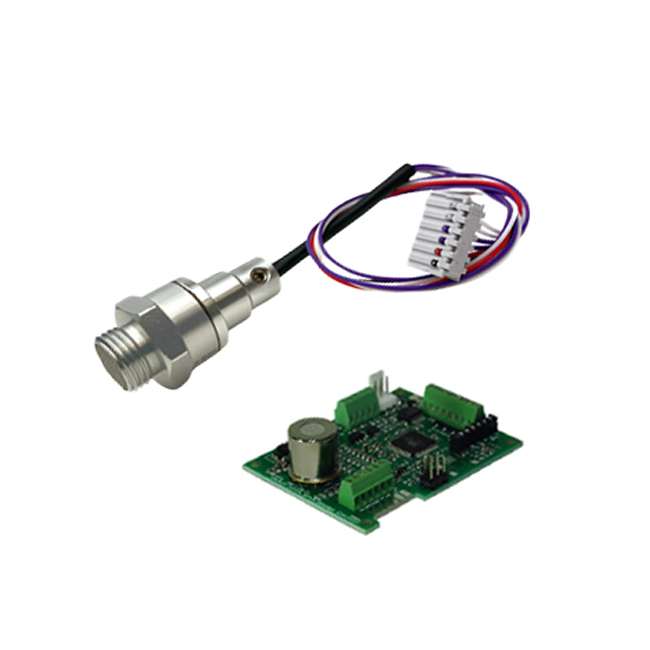

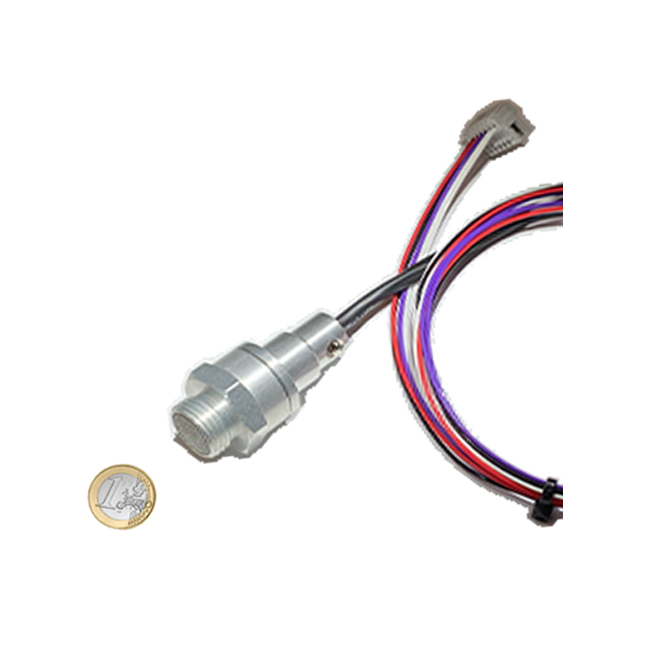

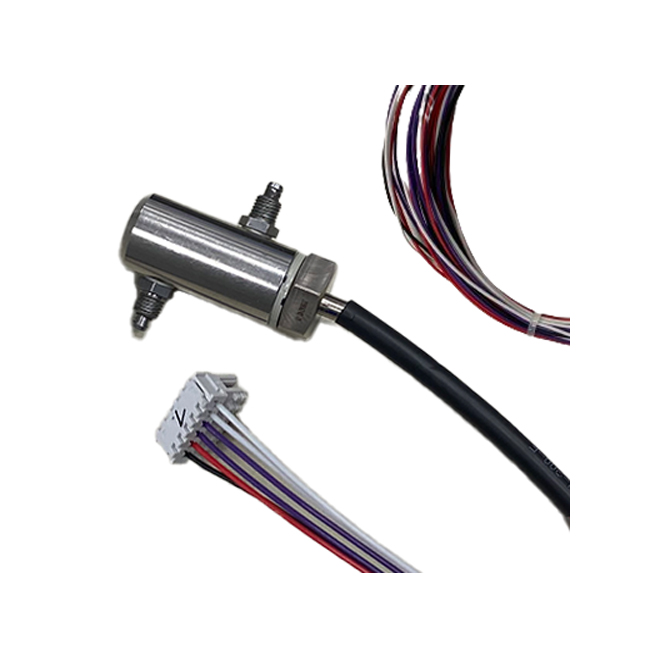

오스트리아 SENSORE 이온 전류 한계 전류형 산화지르코늄 산소 센서 - SO-D2-960-A300C

一、이온 전류 한계 전류형 산화지르코늄 산소 센서 SO-D2-960-A300C 작동 원리:

산화지르코늄 전해질에서 전류의 운반체는 산소 이온이기 때문에, 산화지르코늄 전해조에 전압이 가해지면 산소가 산화지르코늄 디스크를 통해 양극으로 흡입됩니다. 전해조 음극에 구멍이 있는 덮개를 씌우면 산소가 음극으로 흐르는 속도가 제한됩니다. 이 속도 제한으로 인해 가해지는 전압이 점차 증가함에 따라 전해조 내의 전류는 포화에 도달합니다. 이 포화 전류를 한계 전류라고 하며, 주변 환경의 산소 농도에 비례합니다.

二、이온 전류한계 전류형 산화지르코늄 산소 센서 SO-D2-960-A300C 적용:

의료: 산소 농축기, 항온조
실험실: 불활성 가스 처리 캐비닛(글러브 박스), 세균 배양기
식품 산업: 포장, 식품 검사, 과일 숙성 과정 모니터링(저장/운송)

가정/조리: 자동화 베이킹/로스팅(고온 >100℃)

측정 기술: 고정식/휴대용 산소 측정기, 산소 함량을 제어하면서 측정, 공기 조절 및 유통

안전 기술/모니터링: 방화(질소 증가, 예: 서버실), 온실, 와인 저장고, 가스 저장, 정제소, 잠수, 발효 장치
전기 산업: 불활성 가스 처리기 및 캐비닛, 불활성 가스 용접 모니터링, 질소 증가 시 저장(산화 방지), 건조 장비, 질소 농축기, 배기가스 측정

三、이온 전류 한계 전류형 산화지르코늄 산소 센서 SO-D2-960-A300C의 장점:

넓은 측정 범위, 10 ppm~96% 산소
높은 정밀도

다양한 모델의 선형 특성
센서 신호의 온도 의존성이 작음
낮은 교차 감도
긴 수명
대부분의 경우 '단일 포인트 교정'을 한 번만 수행하면 됩니다

四、이온 전류 한계 전류형 산화지르코늄 산소 센서 SO-D2-960-A300C 특성 데이터:

측정 가스: 산소 농도
측정 매체: 가스
측정 원리: 한계전류형 센서
측정 범위: Type SO-D2-960-A300C 1.00 – 96,0 vol.% O2

응답 시간(t90)
2 ~25초(센서 유형, 가스 유량, 측정실에 따라 다름)

센서 전압/가열 전압/소비전력/히터 냉저항

센서 전압: 0.7 ~ 1.6볼트

가열 전압: 3.6 ~ 4.4볼트

소비전력: 1.3 ~ 1.8와트 (응용 및 패키징에 따라 다름)

냉저항: R(25°C) = 3.25 Ω±0.20 Ω

예열 시간: 최소 30초
작동 온도: 350℃ 케이블 및 필터 어셈블리에 따라 다름 (사양 및 케이블 어셈블리 부분 참조)

허용 체적 유량(센서 퍼지)
모든 유형의 센서에 대해 유량은 센서 퍼지 방법(직류, 기류 형태 등)과 측정실 크기에 따라 달라지며, SO-E1-xxx (TO8 + 소프트
관 인터페이스, 직접 통기) 제외. 허용 유량[ml/min]: 100 - 500 (250 적합)
수명(MTTF)
~ 20,000시간(*)
* 이는 측정 매체에 따라 달라집니다. 규정된 수명은 SO-xx-250 및 SO-xx-960 센서를 의미합니다. 사용 기간을 충족하지 못하거나 초과하면 사양 매개변수에 약간의 편차가 발생함을 의미합니다.

내진동성
TO8 및 TO39 관형 패키지 센서(SO-Bx-xxx, SO-Ex-xxx, SO-Ax-xxx)는 유럽 표준 EN60068-2-6(정현파 진동 테스트)을 충족합니다.
