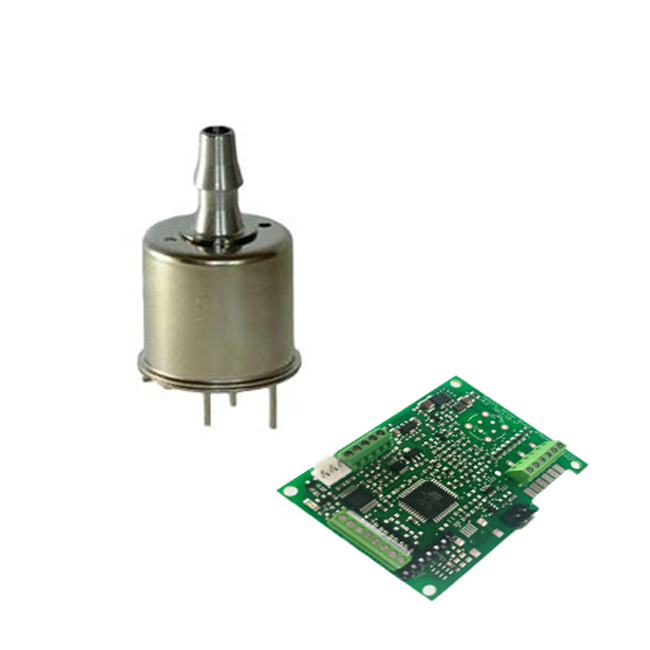

SENSORE 극한 전류형 지르코니아 산소 센서 - SO-E3-960

1. 극한 전류형 지르코니아 산소 센서 SO-E3-960 설명:

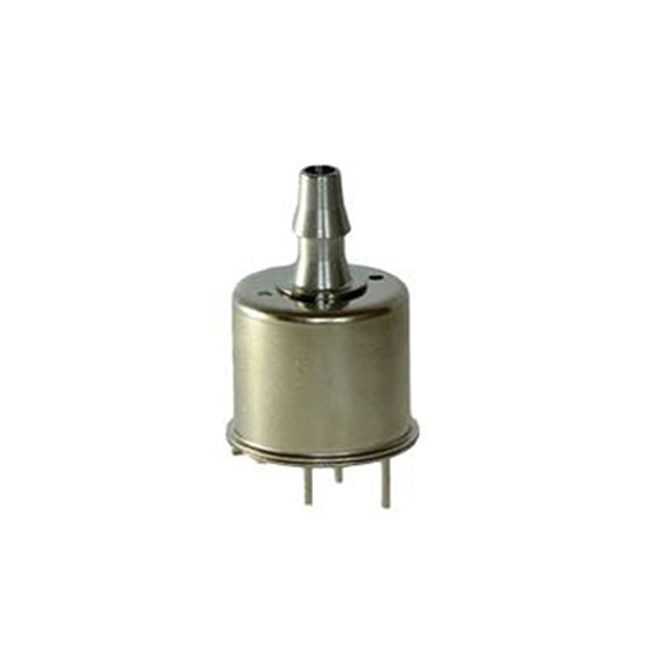

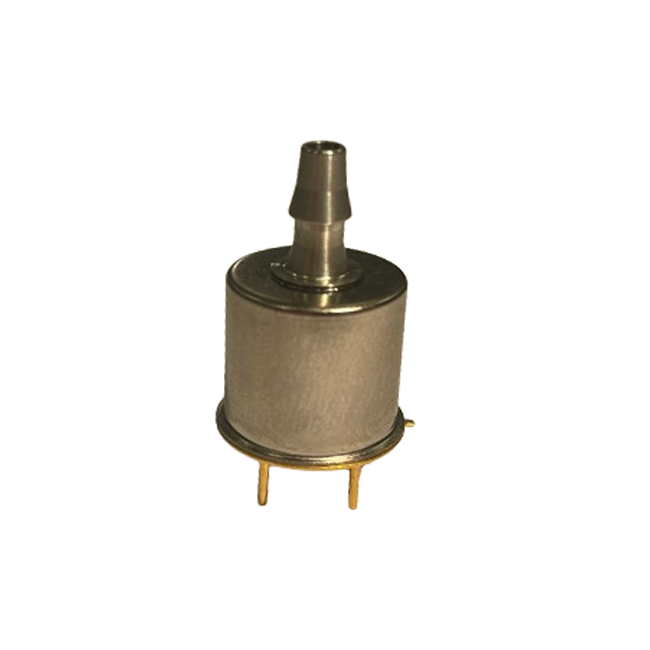

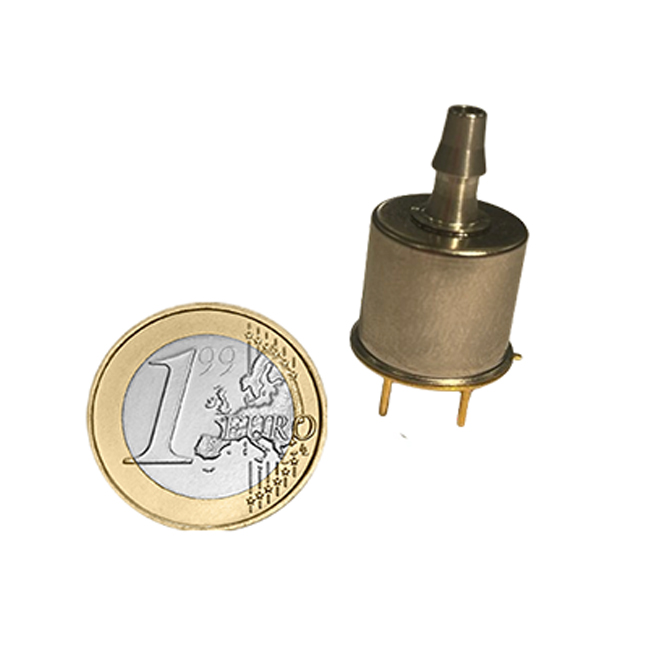

지르코니아 산소 센서 SO-E3-9601~96%의 산소 농도를 측정할 수 있으며, 고정밀, 낮은 교차 감도, 대부분의 경우 단일 포인트 교정만 필요, TO8 하우징 패키지, 호스 인터페이스 포함, 의료용 산소 발생기에 널리 사용됨

2. 극한 전류형 지르코니아 산소 센서 SO-E3-960 작동 원리:

지르코니아 전해질에서 전류의 운반체는 산소 이온이기 때문에 지르코니아 전해조에 전압이 가해지면 산소가 지르코니아 디스크를 통해 양극으로 펌핑됩니다. 전해조 음극에 구멍이 있는 덮개를 추가하면 산소가 음극으로 흐르는 속도가 제한됩니다. 이 속도 제한으로 인해 인가 전압이 점차 증가함에 따라 전해조 내의 전류가 포화됩니다. 이 포화 전류를 한계 전류라고 하며, 주변 환경의 산소 농도에 비례합니다.

3. 극한 전류형 지르코니아 산소 센서 SO-E3-960 응용:

의료:

산소 농축기
항온조
실험실:

불활성 가스 처리 캐비닛(글러브 박스)
박테리아 배양 인큐베이터

식품 산업:

포장
식품 검사
과일 숙성 과정 모니터링(저장/운송)

가정/요리:

자동화 베이킹/로스팅(고온 >100℃)

측정 기술:

고정식/휴대용 산소 측정기
산소 함량을 제어하면서 측정
공기 조절 및 순환

안전 기술/모니터링:

방화(질소 증가, 예: 서버실)
온실, 와인 저장고
가스 저장, 정제소
잠수
발효 장치
전기 산업:

불활성 가스 처리기 및 캐비닛
불활성 가스 용접 모니터링
질소 증가 상황에서 저장(산화 방지)
건조 장비
질소 농축기
배기가스 측정

4. 극한 전류형 지르코니아 산소 센서 SO-E3-960의 장점:
넓은 측정 범위, 10 ppm~96% 산소
고정밀도
다양한 모델의 선형 특성
센서 신호의 온도 의존성이 작음
낮은 교차 감도
긴 수명
대부분의 경우 '단일 포인트 교정'을 한 번만 수행하면 됩니다

5. 극한 전류형 지르코니아 산소 센서 SO-E3-960 특성 데이터:
측정 가스: 산소 농도
측정 매체: 가스
측정 원리: 한계전류형 센서
측정 범위: Type SO-E1-960 1,00 – 96,0 vol.% O2

응답 시간(t90)
2 ~25초(센서 유형, 가스 유량, 측정실에 따라 다름)
센서 전압/가열 전압/소비전력/히터 냉저항
센서 전압: 0.7 ~ 1.6볼트
가열 전압: 3.6 ~ 4.4볼트
소비전력: 1.3 ~ 1.8와트 (응용 및 패키징에 따라 다름)
냉저항: R(25°C) = 3.25 Ω±0.20Ω

예열 시간: 최소 30초
작동 온도 최대: 350 ° 케이블 및 필터 어셈블리에 따라 다름(사양 및 케이블 어셈블리 부분 참조)

허용 체적 유량(센서 퍼지)
모든 유형의 센서에 대해 최대 유량은 센서 퍼지 방법(직류, 기류 형태 등)과 측정실 크기에 따라 달라집니다. SO-E1-xxx (TO8 + 소프트
튜브 인터페이스, 직접 통기) 제외. 허용 유량[ml/min]: 100 - 500 (250 최적)
수명(MTTF)
~ 20,000시간(*)
* 이는 측정 매체에 따라 달라집니다. 규정된 수명은 SO-xx-250 및 SO-xx-960 센서를 의미합니다. 사용 기간을 충족하지 못하거나 초과하면 사양 매개변수에 약간의 편차가 발생함을 의미합니다.

내진동성
TO8 및 TO39 관형 패키지 센서(SO-Bx-xxx, SO-Ex-xxx, SO-Ax-xxx)는 유럽 표준 EN60068-2-6(정현파 진동 테스트)을 충족합니다.
