Канадский FISO волоконно-оптический датчик деформации, волоконно-оптический датчик - SFO-W

1. Описание волоконно-оптического датчика деформации SFO-W:

SFO-W — этоволоконно-оптический точечно-сварной датчик деформации, предназначенный в основном для гражданского строительства, такого как мониторинг плотин, мостов, туннелей и других сооружений.

Волоконно-оптический датчик деформации SFO-W обладает характеристиками малого размера, высокой точности, устойчивости к помехам EMI/RFI, коррозионной стойкости и высокой температуре.

В настоящее время производители, проектировщики гражданских сооружений и инженеры-исследователи могут нуждаться в мониторинге характеристик гражданских конструкций для улучшения строительных технологий. Мониторинг конкретных характеристик в течение определенного периода времени поможет повысить безопасность и долговечность конструкций. Правильно разместив волоконно-оптические датчики деформации SFO-W в конструкции, пользователи могут получить точную информацию об изменениях деформации, предоставляемую датчиками, для зданий, мостов, туннельных обделок и опорных конструкций во время и после строительства. Использование волоконно-оптических датчиков деформации SFO-W позволяет проводить комплексный анализ напряжений/деформаций в сложных условиях.

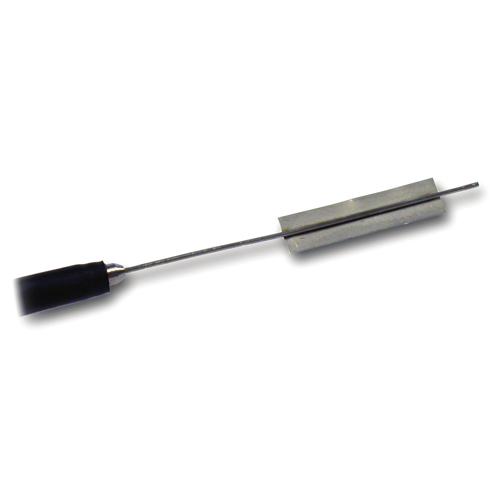

Волоконно-оптический датчик деформации SFO-W состоит из небольшой трубки из нержавеющей стали, приваренной к стальной пластине, и подходит для точечной сварки на поверхностях из нержавеющей стали.

Этот датчик в основном основан на уникальной технологии волоконно-оптических датчиков деформации, прорывной в области волоконной оптики. Несобственный датчик деформации Фабри-Перо встроен внутри стальной трубки, что позволяет контролировать растяжение или сжатие точечно-сварного датчика.

Технология волоконной оптики FISO запатентована. Благодаря этой патентованной технологии волоконно-оптический датчик деформации SFO-W может быть установлен на расстоянии до 3 км от кондиционера сигнала. Это делает волоконно-оптические датчики наилучшим выбором для мониторинга гражданских конструкций.

Одной из целей разработки датчика SFO-W является простота установки без необходимости в квалифицированных сварщиках. С помощью датчиков SFO-W можно проводить долгосрочные и точные измерения деформации различных сооружений. Их можно устанавливать на плоские или цилиндрические поверхности.

Волоконно-оптический датчик деформации SFO-W обладает чувствительностью и точностью 0,01% полной шкалы, а его верхний предел измерения составляет 2000 мкм.

2. Основные характеристики волоконно-оптического датчика деформации SFO-W

Устойчивость к помехам EMI/RFI/молнии
Искробезопасность
Статический/динамический отклик
Высокая чувствительность и разрешение: 0,01% полной шкалы
Передача сигнала на большие расстояния
Устойчивость к изгибу волокна
Точные измерения в инженерных единицах
Совместимость с извлечением данных

3. Применение волоконно-оптического датчика деформации SFO-W

Стальные конструкции
Плотины
Атомные электростанции
Конструктивные элементы зданий и мостов
Опорные конструкции туннелей
Коррозионные среды
Среды с высоким уровнем EMI/RFI
