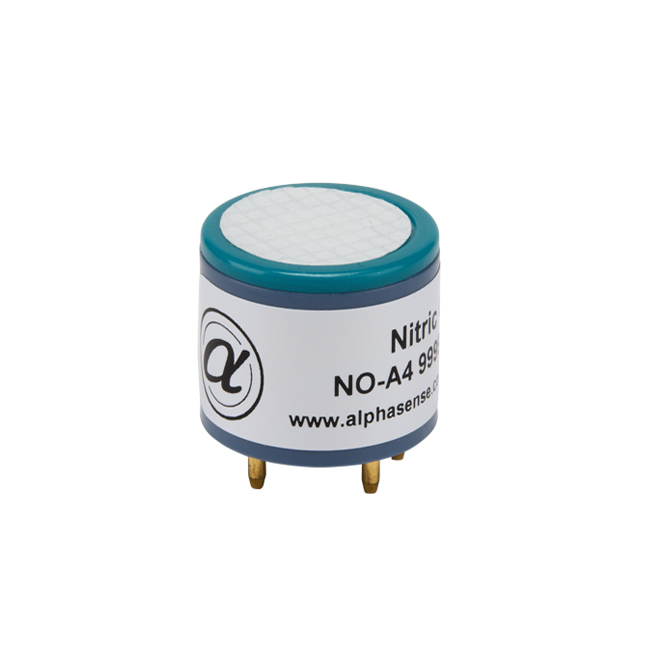

영국 Alphasense 고해상도 일산화질소 센서(NO 센서) - NO-A4

1. 고해상도 일산화질소 센서 NO-A4 설명

NO-A4는 고해상도일산화질소 센서4시리즈 크기이며 환경 대기질 모니터링 시스템 및 기기에 적용하기에 매우 적합합니다.

2. 고해상도 일산화질소 센서 NO-A4 주요 파라미터

감도: 250-425 nA/ppm

응답 시간: < 25S

크기: Φ20.2×16.5

제로 전류: 10-80nA

측정 범위: 20ppm

과부하: 50ppm

3. 일산화질소 센서 NO-A4 전형적 응용

대기질 미량 일산화질소 모니터링, 일산화질소 가스 트랜스미터.

4. 고해상도 일산화질소센서(NO센서)NO-A4 성능

감도	nA/ppm@2ppmNO	250~425
반응 시간	t90 제로에서 1ppmNO까지(s)	<25
제로 전류	20℃ 제로 공기 중(nA)	10~80
소음	평균 노이즈(ppb)	80
검출 한계	ppb	80
범위	NO 품질 보증 검출 범위(ppm)	20
선형성	전량程 ppm 오차, 0-5ppm 시 선형성	<±1
과부하	가스 펄스에 대한 안정적 반응 최대 ppm	50

낮은 노이즈 안정화 회로가 필요하여 비교적 작은 간섭과 우수한 분해능 확보

5.고해상도 일산화질소센서(NO센서)NO-A4수명

영점 드리프트	실험실 공기 중 연간 변화 ppb	0~50
감도 드리프트	실험실 공기 중 연간 변화 백분율	0~-20
작동 수명	출력이 원래 신호의 80%로 감소하는 시간(개월)(품질 보증 24개월)	>24

6.고해상도 일산화질소센서(NO센서)NO-A4환경

-20°C 시 감도	2ppmNO 시, (-20°C 시 출력/20°C 시 출력)%	35~60
50°C 시 감도	2ppmNO 시, (50°C 시 출력/20°C 시 출력)%	120~135
-20°C 시 제로	20℃ 기준 ppm 변화량	-10~-50
50°C 시 제로	20℃ 기준 ppm 변화량	200~350

7.고해상도 일산화질소센서(NO센서)NO-A4교차 감도

H2S	20ppmH2S 측정 가스의 백분율 감도	<30
Cl2	10ppmCl2 측정 가스의 백분율 감도	<5
NO2	10ppmNO2 측정 가스의 백분율 감도(3분 후)	<3
SO2	20ppmSO2 측정 가스의 백분율 감도	<4
CO	10ppmCO 측정 가스의 백분율 감도	<0.3
H2	400ppmH2 측정 가스의 백분율 감도	<0.1
NH3	20ppmNH3 측정 가스의 백분율 감도	<0.1
CO2	5%CO2 측정 가스의 백분율 감도	<0.1
플루란	100ppm 플루란 측정 가스의 백분율 감도	<0.1

8.고해상도 일산화질소센서(NO센서)NO-A4핵심 파라미터

바이어스 전압	mV(작업 전극 전위가 기준 전극보다 높음)	200
온도 범위	℃	-30~50
압력 범위	Kpa	80-120
습도 범위	%rh	15~85
보관 기간	3-20℃ 밀봉 보관 기간(개월)	6
부하 저항	Ω(권장)	33-100
무게	그램	<6

9.고해상도 일산화질소센서(NO센서)NO-A4호환 센서 회로 기판:

아날로그 프론트엔드 회로(AFE) A4시리즈 대기질 센서 -AFE

제품 설계에 기반하여, A4 시리즈 대기질 센서는 아날로그 프론트엔드 회로(AFE)와 함께 사용해야 합니다: 휴대용 모니터링 장비는 소형화와 컴팩트함이 요구되므로, 회로 기판을 부품 밀도가 높은 유형으로 설계하여 모니터링 장비에 귀중한 공간을 절약해 드립니다. 이제 AFE와 A4 센서를 멀티플렉싱 ADC에 연결하기만 하면 대기질 데이터를 빠르게 기록할 수 있습니다.
