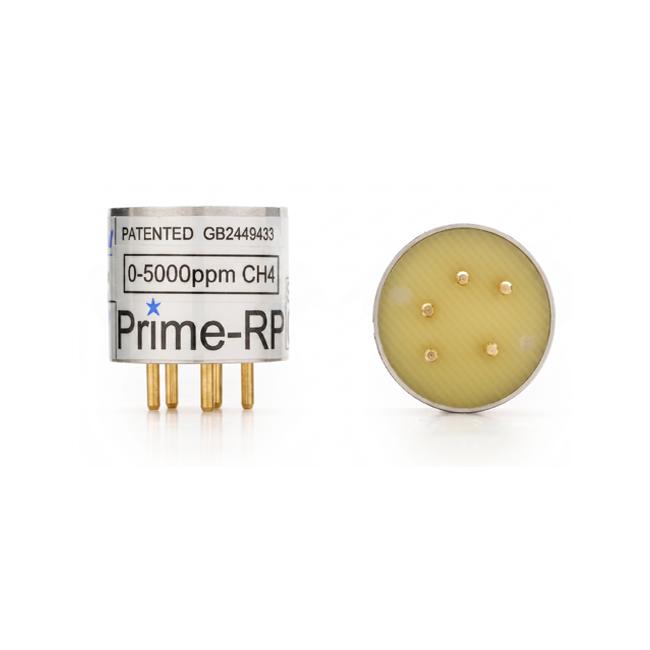

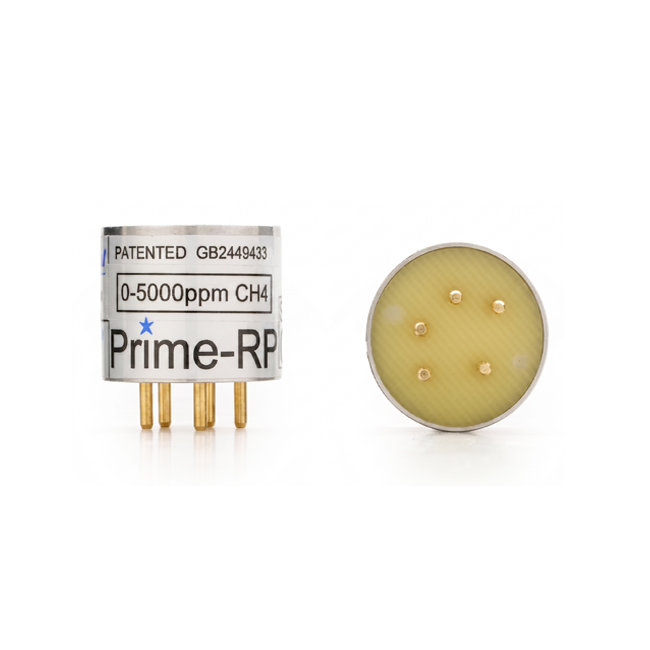

영국 Clairair 저전력 적외선 가스 센서 0-5000ppm CH4Prime RP 설명:
Prime RP 센서는 비분산 적외선 방식으로 탄화수소 가스의 존재를 감지합니다. 이 센서는 적외선 방사원, 이중 소자 맞춤형 적외선 검출기, 가스 확산을 가능하게 하는 독특한 광학 도파관, 전원 극성과 무관한 전압 출력을 제공하는 마이크로프로세서 기반 내부 전자 부품을 포함합니다. 이 센서는 Pellistor 형식 출력(일반적으로 제로 전압에서 중간 전압 레벨, 검출기 핀 이동에 따라 100mV 증가, 일정 범위 내) 또는 선형 전압 출력(일반적으로 음의 전원 핀에서 0.4V ~ 2.0V 범위)으로 구성할 수 있습니다. 또한 출력을 읽을 수 있으며 내부 구성은 직렬 통신 링크를 통해 액세스할 수 있습니다. 통신 링크의 접점은 3핀 버전 Prime RP의 패드입니다. 내부 전자 부품은 센서 광학 부품 구동, 검출기 신호 추출, 신호를 농도로 변환, 온도 보상 적용, 출력 스케일링의 모든 기능을 수행합니다. Prime RP는 현재 방폭 인증을 받지 않았으므로 위험 지역에서 사용할 때는 적절한 방폭 하우징에 넣어야 합니다. 구현 관련 기술 지원 및 응용 노트는기술문의.
영국 Clairair 저전력 적외선 가스 센서 0-5000ppm CH4 Prime RP 특징:
전원 극성에 영향을 받지 않고 작동
Pellistor 아날로그 브리지 출력 또는0.4-2.0V linear voltage output
가스에서 사용 시Pellistor검출기 연결부의 전압이 상승
작동 전압 범위: 3.0V ~ 5.0V
작동 전류:15mA average typical
감지 범위:0-100% LEL Methane, 0-100% LEL Hydrocarbons or 0-100% Volume Methane
전금속 구조, 독립 하우징 포함
작은 내부 용적
유연한 전자 구성 접근 방식
넓은 작동 온도 범위
빠른 응답
'중독'으로부터 보호
영국 Clairair 저전력 적외선 가스 센서 0-5000ppm CH4Prime RP 제품 개요 상세:
모든 치수 단위는 밀리미터(별도 명시가 없는 한 ±0.1mm 오차). Rx 및 Tx는 각각 3핀 형식의 핀입니다.
영국 Clairair 저전력 적외선 가스 센서 0-5000ppm CH4Prime RP 매개변수:
Unless otherwise stated all data was taken using: Supply voltage of 3.5V. Ambient temperature (between 20°C and 25°C). Ambient pressure (between 995 hPa and 1020 hPa). Gases diluted in nitrogen. Gas Flowrate 1litre/min across sensor face.
| 전원 전압 범위 |
3.0V – 5.0V |
| 전력 |
45mW typical at 3.0V supply |
| 기본 출력 범위 |
|
| 光敏电阻模式 |
0 – 100mV from mid supply relative to detector pin |
| 저항 모드 |
0.4V – 2.0V |
| 예열 시간 |
< 60s |
| 작동 사양 요구 사항에 따름 |
< 3 minutes |
| 정상 범위 |
0 – 100% LEL methane, 0 – 100% LEL hydrocarbons or 0 – 100% Volume methane |
| 응답 시간(T90） |
< 30s to a step change in gas concentration |
| 분해능 |
|
| 제로에서 |
< 0.5% of range |
| 범위 내에서 |
<2% of range |
| 제로 반복성 |
± 1% of range |
| 정확도 |
± 3% of range up to 50% of range ± 5% of range above 50% of range |
| MTBF |
> 5 years |
| 디지털 인터페이스 형식 |
8 data bits, 1 stop bit, no parity |
| 디지털 인터페이스 보드레이트 |
38400 (default), 19200, 9600 |
| 디지털 인터페이스 로직 레벨 |
VINL Input low voltage: <0.8V VINH Input high voltage: >2.0V VOL Output low voltage: <0.4V VOH Output high voltage: >2.4V |
| 무게 |
18.0 grams |
| 진동 |
Complies with EN61779-1 |
| 상대 습도 |
0 – 95% RH non-condensing |
| 작동 온도 범위 |
-30°C to +50°C |
| 보관 온도 범위 |
-40°C to +80°C |
| 작동 압력 범위 |
700 – 1300 hPa |
