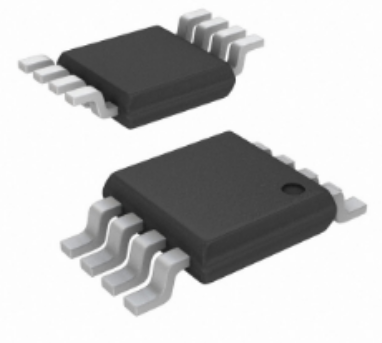

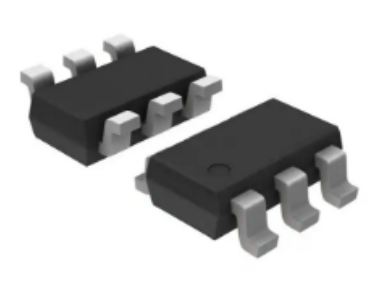

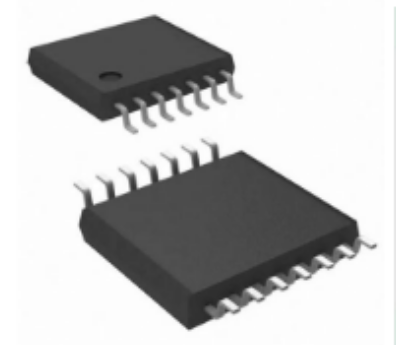

제품 소개
MS805x시리즈는 레일투레일 출력의 전압 피드백 연산 증폭기로,사용이 쉽고 저비용 등의 특징이 있습니다. 일반적인 전류 피드백 증폭기보다 대역폭과변환율에서 더 큰 우위를 가지며 동시에 넓은 입력 공통 모드 전압 범위와큰 출력 전압 스윙으로 인해 이 시리즈 칩은 낮은2.5V의단일 전원에서 사용.저비용임에도 불구하고, MS805x시리즈 칩은 뛰어난 전체적 성능을 갖추고능, 그것은250MHz(G=+1)의 큰 대역폭과 동시에0.1dB대역폭이했습니다37MHz(G=+2), 그리고 각 증폭기는 단지4.3mA의 낮은 전력 소모.
MS805x 시리즈의 낮은 왜곡과 빠른 정착은 그것을A/D및D/A버퍼의 이상적인 선택입니다. 모든 특성의 동작 온도 범위는 -40℃에서125℃。
1. 고속 연산 증폭기-MS8054의 특성:
저전력
레일투레일 출력
- 2mV의 오프셋 전압
고속
-3dB 대역폭(G=+1): 250MHz
- 변환율: 130V/μs
- 0.1% 정착 시간: 58ns
동작 전압 범위: 2.5V ~ 5.5V
입력 전압 범위(Vs=5V): -0.2V ~ +3.8V
뛰어난 비디오 특성(RL=150Ω, G=+2)
- 0.1dB 이득 평탄도: 37MHz
- 차동 이득 오차: 0.03%
- 차동 위상 오차: 0.08°
저전력
- 연산 증폭기당 4.3mA의 동작 전류
2. 고속 연산 증폭기-MS8054의 응용:
이미지
포토다이오드 프리앰프
전문 비디오 장비 및 사진 장비
휴대용 기기, DVD/CD
기지국
능동 필터
아날로그-디지털 변환
주요 응용 분야
- 비디오 신호 처리 — 0.1dB 이득 평탄도 37MHz와 낮은 차동 이득/위상 오차로 고품질 비디오 신호 증폭 및 버퍼링에 적합합니다.
- ADC 드라이버 — 고속 250MHz 대역폭과 58ns 정착 시간으로 고속 ADC 입력 드라이버로 사용됩니다.
- 휴대용 기기 — 2.5V~5.5V 동작 전압과 4.3mA 저전력 소비로 배터리 구동 휴대용 기기에 적합합니다.
- 능동 필터 — 레일투레일 출력과 고속 특성을 활용한 능동 필터 설계에 이상적입니다.
- 광 검출기 프론트엔드 — 낮은 오프셋 전압과 고속 응답으로 광 검출기 신호 증폭에 사용됩니다.
