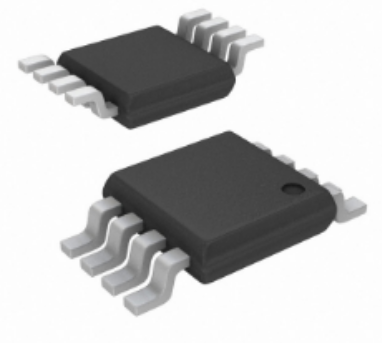

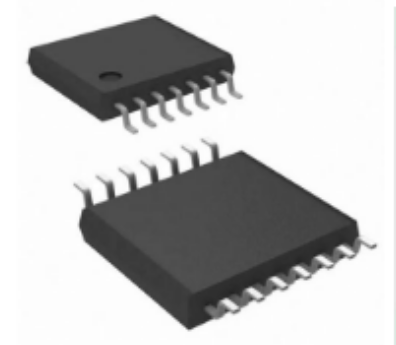

고속 연산 증폭기 - MS8091S
레일투레일 출력
- 2mV 오프셋 전압(Vos)
고속
-3 dB 대역폭: 350MHz (G = +1)
- 슬루율: 265 V/μs
- 0.1% 정착 시간: 32 ns
넓은 전원 전압 범위: 2.5V ~ 5.5V
입력 공통 모드 전압 범위(Vs=5V): -0.2V ~ +3.8V
비디오 특성(G=+2, RL=150Ω)
0.1dB 이득 평탄도: 70MHz
차동 이득 오차: 0.004%, 차동 위상 오차: 0.08°
저전력 소비: 증폭기당 4.3mA, 셧다운 시 75uA에 불과
제품 모델: MS8091S
제품 소개
MS809x시리즈는 사용하기 쉽고 저비용인 레일투레일출력 전압 피드백 증폭기로, 전형적인 전류 피드백증폭기 대역폭과 슬루율의 이점을 가지며, 동시에 큰공통 모드 전압 입력 범위와 출력 스윙으로 인해 쉽게단일 전원에서2.5V저전압 상황에서 동작합니다.비용은 낮지만MS809x뛰어난 전반적인 성능을 갖추고 있습니다능. 그것은 최대 350MHz(G=+1)의 대역폭을 제공합니다,동시에0.1dB평탄도도 달성했습니다125MHz（G=+1）또한 각 증폭기는 단지4.3mA의 전력 소비.
MS809x시리즈의 낮은 왜곡과 빠른 정착 시간은 이를고속으로A/D또는D/A캐시에 이상적인 소자. MS809x전원 셧다운 특성이 있어 소비 전류를 줄일 수 있습니다75uA. 이러한 특성은MS809x휴대용 기기와 전배터리 전원 응용에 이상적인 선택이며, 이러한 응용은 크기와 전력 소비 모두 매우 엄격합니다. 증폭기의 정격 동작 범위는-40℃ ~125℃。
1. 고속 연산 증폭기-MS8091S의 특징:
레일투레일 출력
- 2mV 오프셋 전압(Vos)
고속
-3 dB 대역폭: 350MHz (G = +1)
- 슬루율: 265 V/μs
- 0.1% 정착 시간: 32 ns
넓은 전원 전압 범위: 2.5V ~ 5.5V
입력 공통 모드 전압 범위(Vs=5V): -0.2V ~ +3.8V
비디오 특성(G=+2, RL=150Ω)
0.1dB 이득 평탄도: 70MHz
차동 이득 오차: 0.004%, 차동 위상 오차: 0.08°
저전력 소비: 증폭기당 4.3mA, 셧다운 시 75uA에 불과
- 2mV 오프셋 전압(Vos)
고속
-3 dB 대역폭: 350MHz (G = +1)
- 슬루율: 265 V/μs
- 0.1% 정착 시간: 32 ns
넓은 전원 전압 범위: 2.5V ~ 5.5V
입력 공통 모드 전압 범위(Vs=5V): -0.2V ~ +3.8V
비디오 특성(G=+2, RL=150Ω)
0.1dB 이득 평탄도: 70MHz
차동 이득 오차: 0.004%, 차동 위상 오차: 0.08°
저전력 소비: 증폭기당 4.3mA, 셧다운 시 75uA에 불과
2. 고속 연산 증폭기-MS8091S의 응용:
이미지
포토다이오드 프리앰프
전문 비디오 장비 및 사진 장비
휴대용 기기
DVD/CD
기지국
능동 필터
아날로그-디지털 변환
주요 응용 분야
- 비디오 신호 처리 — 0.1dB 이득 평탄도 70MHz와 낮은 차동 이득/위상 오차로 고품질 비디오 증폭 및 구동에 적합합니다.
- 통신 시스템 — 350MHz 고대역폭과 265V/μs 슬루율로 고속 데이터 전송 및 신호 컨디셔닝에 사용됩니다.
- 계측 및 측정 장비 — 2mV 낮은 오프셋 전압과 레일투레일 출력으로 정밀 측정 및 센서 인터페이스에 적합합니다.
- 휴대용 저전력 기기 — 2.5V~5.5V 넓은 전원 범위와 4.3mA 저전력, 75uA 셧다운 모드로 배터리 구동 기기에 이상적입니다.
- 능동 필터 및 신호 증폭 — 고속 연산 증폭기로 능동 필터, ADC 드라이버, 신호 증폭 회로에 활용됩니다.
