독일 Passerro 온라인 절연파괴전압 센서 절연유 시험 장치 - BDVB TrafoStick TS4x

독일 Passerro온라인 절연파괴전압 센서절연유 시험 장치 BDVB TrafoStick TS4x 설명:

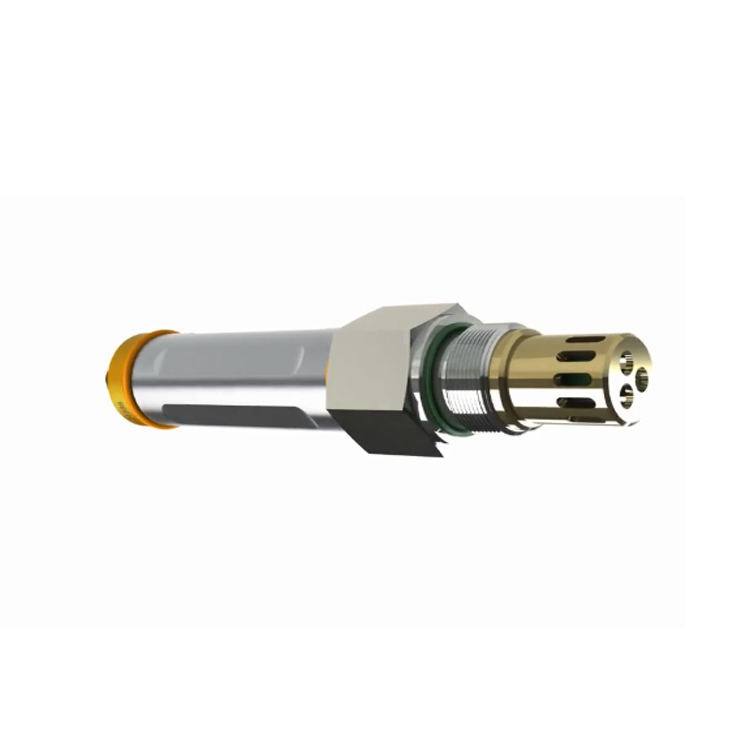

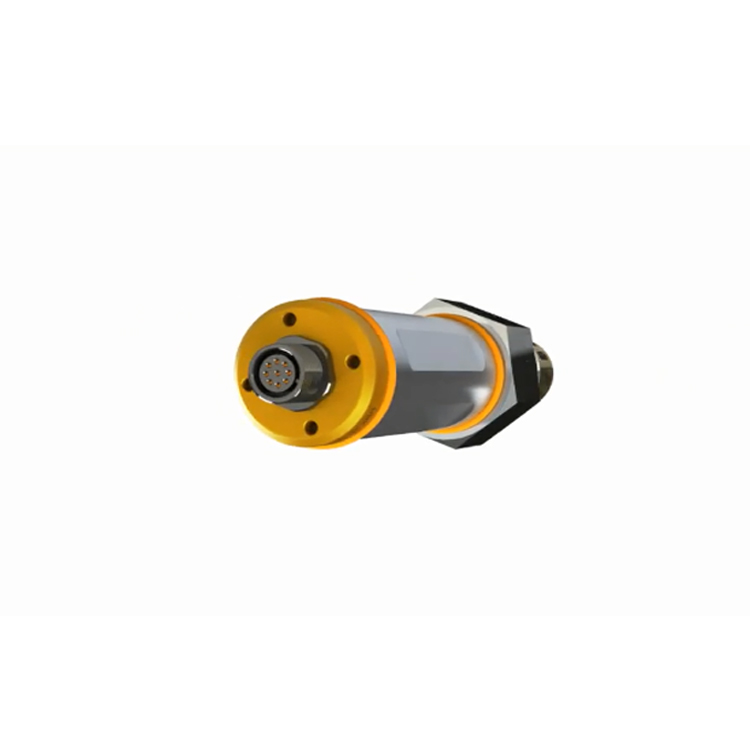

주요 측정 모듈은 견고한 금속 하우징 내에 있습니다. 측정 챔버는 양극산화 알루미늄으로 구성됩니다. 측정 챔버의 구멍을 통해 내부 센서가 절연유로 채워질 수 있습니다. BDVB 센서에는 Parker RI1EDX3/471 커넥터가 장착되어 있어 장치를 목표 위치에 나사로 고정할 수 있습니다. 센서는 어떤 방향으로도 설치할 수 있지만, 오일이 측정 챔버를 자유롭게 통과할 수 있어야 합니다. 케이블 연결은 센서 상단에 있습니다.

TrafoStick과 제어 장치 사이의 연결은 제공된 케이블을 통해 WEiPU ST1210 / S9 커넥터로 이루어집니다. 센서는 제공된 TCP-IP 케이블을 사용하여 컴퓨터, 라우터, 모뎀 또는 유사한 장치에 연결됩니다.

독일 Passerro 온라인 절연파괴전압 센서 절연유 시험 장치 BDVB TrafoStick TS4x 응용 분야:

BDVB TrafoStick TS4x 센서는 변압기 현장에서 영구적으로 사용하도록 개발되었으며, 광물유 기반 변압기유의 절연파괴전압, 수분 함량 및 온도를 지속적으로 실시간 측정하는 데 특화되어 있습니다.

독일 Passerro 온라인 절연파괴전압 센서 절연유 시험 장치 BDVB TrafoStick TS4x 매개변수:

측정 매개변수
절연파괴전압(BDV)	10kV ~ 120kV ( ± 2.5%)
수분 함량(WC)	2 ppm ~ 80 ppm (± 2%)
온도	-40 ~ 120 ± 0,2°C
측정 간격	max. 0.1s
작동 환경
주변 온도	-20°C ~ 70°C
오일 온도 범위	-20°C ~ 85°C
작동 압력	최대 3bar
입력 및 출력
전원 공급 장치	4.5V ~ 7.5V (5.0V권장값)
출력	디지털 프로토콜
인터페이스	MODBUS TCP/IP
내부 데이터 기록 기능	동적 래치 버퍼 캐시 체인(64-256-1024)
일반 정보
케이블	표준 MODBUS (가변 길이)
하우징 재질	EN-AW-6063
기계적 연결	Parker RI1EDX3/471
측정 영역 재질	EN-AW-7075
조립 하우징 등급	IP68
제어 소프트웨어(Windows 7이상)	Ver. 2.0
절대 최대 정격
zui최대 작동 전압	9.0V
작동 온도	-40°C ~ 100°C
zui최대 압력	5bar
보관 온도(MODBUS 미포함케이블)	-65°C ~ 150°C
