제품 소개

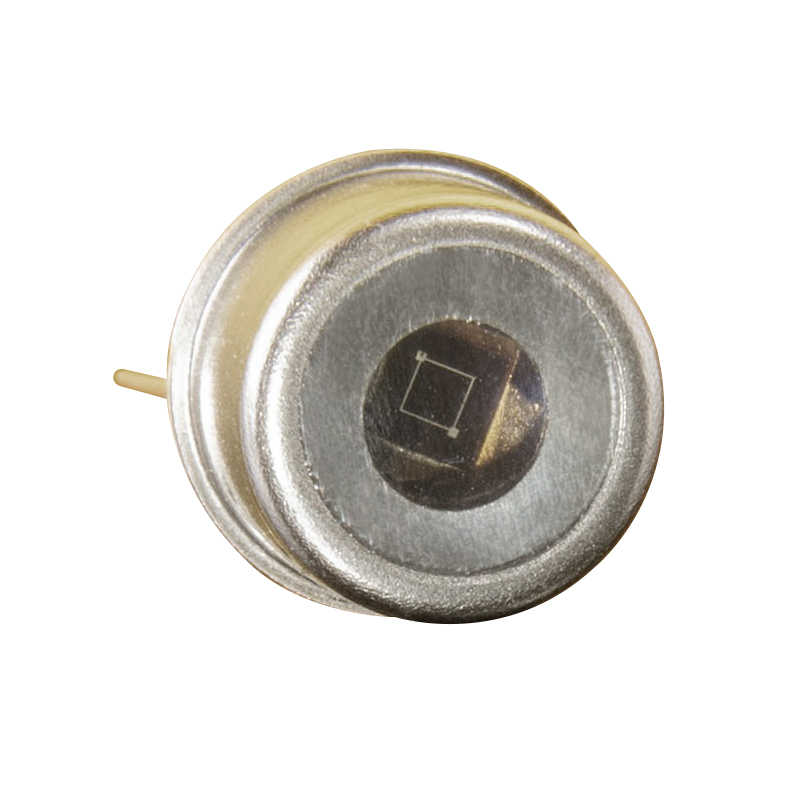

SG01XL-C5자외선 포토다이오드 특성:
1. 탄화규소(SiC) 재료 사용
2. UVC 대역 전용
3. 광감지 영역 7.6mm²
4. 10uW/cm² 피크 방사 강도에서 약 91nA 전류 생성
5. 칩 고안정성(독일 PTB 인증)
6. 독일 DVGW 인증
SG01XL-C5자외선 포토다이오드 탄화규소(SiC) 재료 정보:
SiC는 매우 특별한 장점을 가지고 있으며, 고강도 방사선을 견딜 수 있고, 가시광선에 거의 민감하지 않으며, 암전류가 낮고, 응답 속도가 빠릅니다. 이러한 특성으로 SiC는 가시광선을 억제할 수 있는 반도체 자외선 검출기 제작에 매우 좋은 재료입니다. SiC 검출기는 최대 170℃의 온도에서 장기간 작동할 수 있으며, 온도 계수가 낮고(<0.1%/K) 노이즈가 낮아 매우 낮은 방사 강도를 효과적으로 모니터링할 수 있습니다(적절한 증폭기 필요).
SG01XL-C5자외선 포토다이오드 기술 사양:
| 모델 |
SG01XL-C5 |
| 분광 특성 |
|
| 감도 |
0.120(±10%)A/W |
| 파장 일반값 |
275nm |
| 파장 범위(S=0.1*Smax) |
225-287nm |
| 가시광선 억제비(Smax/S>405nm) |
>1010 |
| 일반 특성(25℃) |
|
| 광감지 영역 |
7.6mm2 |
| 암전류(1V 역방향 바이어스) |
25.3fA |
| 커패시턴스 |
1900pF |
| 단락 전류(10uW/cm² 피크 방사 강도) |
약 91nA |
| 온도 계수 |
<0.1%/K |
| 정격 값 |
|
| 동작 온도 |
-55～+170℃ |
| 보관 온도 |
-55～+170℃ |
| 납땜 온도(3초) |
260℃ |
| 역방향 전압 VRmax |
20V |
| 물리적 특성 |
TO5 금속 케이스 밀봉, 1번 핀 절연, 1번 핀 접지 |
SG01XL-C5 자외선 포토다이오드 응용 분야:
주로 화염 제어(산업용 보일러), 수처리(UV 강도 보험), UV 천문(어레이 검출), 탄도 추적(자외선 카메라), 오존 및 오염 물질 모니터링, 화염 감지(화재 경보 안전 장치 오일 드롭 모니터링), 태양광의 자외선 강도 테스트(선물, 화장품 용품), 자외선 램프의 자외선 발생 강도 테스트(의료 기기 또는 가정용 소독 캐비닛의 소독 효율 검사) 등에 사용됩니다.
