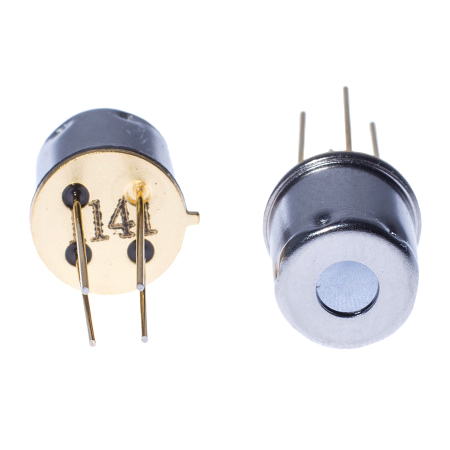

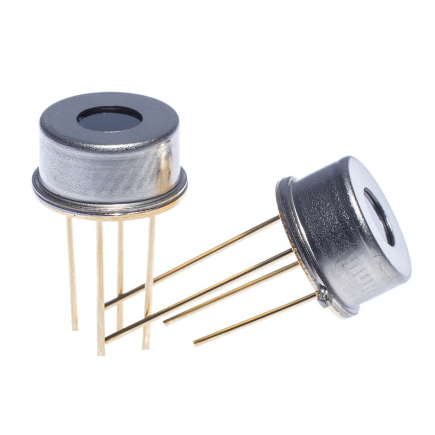

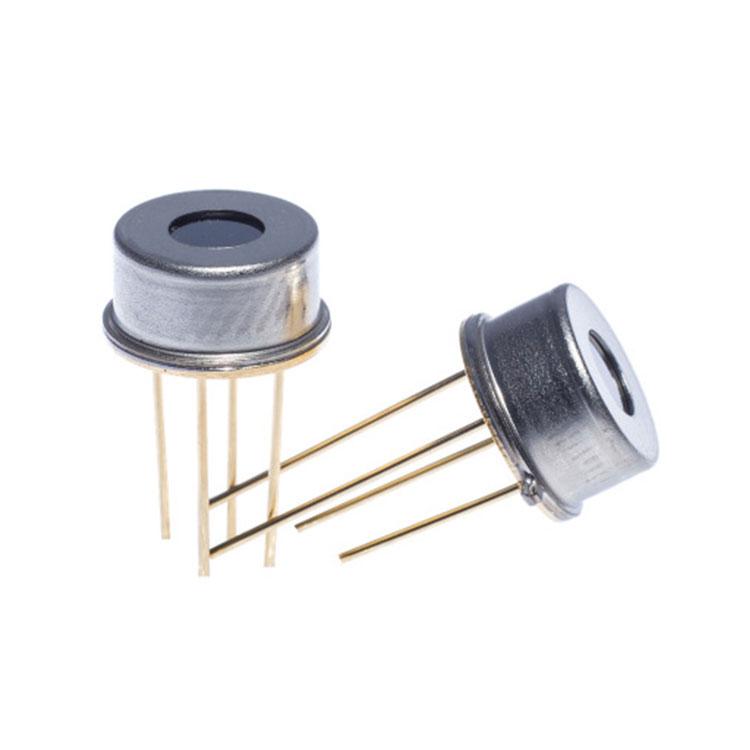

네덜란드 Smartec 열전퇴 적외선 센서 - SMTIR9901/02

1. 네덜란드 Smartec열전퇴적외선 센서SMTIR9901/02 설명:

SMTIR99XX 시리즈는 열전퇴 기반 실리콘적외선 센서적외선 센서는 비접촉식 온도 측정에 사용할 수 있습니다. 적외선 복사 특성은 온도와 관련이 있으므로 필터를 사용하여 다양한 온도 범위를 측정할 수 있습니다. 성숙된 반도체 공정은 비용을 절감하고 소자를 소형화할 수 있습니다. 특정 응용 분야를 충족시키기 위해 적외선 센서의 개방 각도는 7° 미만으로 설계할 수 있습니다.

제벡 효과에 기반하여 적외선 센서의 아날로그 출력으로 온도 차이를 계산할 수 있습니다. SMT9902에는 자체 콜드 엔드 온도를 측정할 수 있는 온도 센서가 내장되어 있어 측정 대상의 온도를 계산할 수 있습니다. 센서 자체의 작동 온도는 -40~100℃입니다. TO05 패키지를 사용합니다.

2. 네덜란드 Smartec열전퇴적외선 센서 SMTIR9901/02 특징:

NI1000 온도 센서 내장
고감도(110V/W)
높은 신호 대 잡음비(Rs~50kohm)
응답 시간(40ms)
저비용 박막 공정
고역 통과 적외선 필터(>5.5μm)
표준 TO05 패키지

3. 네덜란드 Smartec열전퇴적외선 센서 SMTIR9901/02 응용:

비접촉식 온도 측정
적외선 복사 감지
이동 물체 온도 측정
연속 온도 제어
열 경보 시스템
기온 제어
의료 기기

4. 네덜란드 Smartec열전퇴적외선 센서 SMTIR9901/02 파라미터:

특징	파라미터	단위
열전대 수	100
범위	0.50	mm²
크기	2,2 x 2,2	mm²
저항	50±15	KΩ
감도	110±20	V/W¹)
전력	0,35	nW¹)
잡음 전압	37	nV/Hz½
응답 시간	40±10	ms (63%)
온도 범위	-20–100	°C
보관 온도	-40–100	°C
저항	1.000±0.004	KΩ( @ 0°C)
