제품 소개

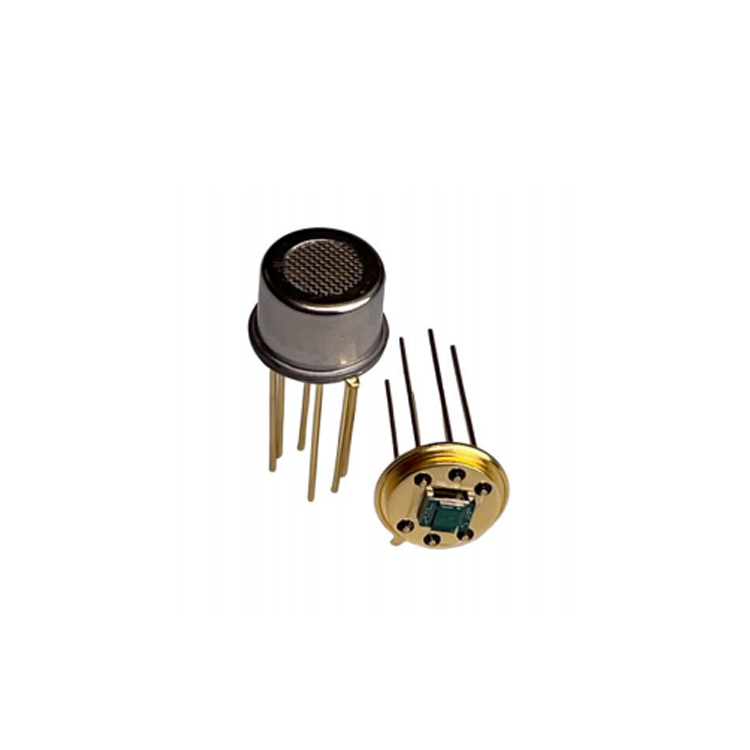

네덜란드 Xensor 열전도식 가스 센서 XEN-3880-RW-3 설명:
XEN-3880-RW-3 열전도율 측정기는 주변 가스의 열전도율을 측정합니다. 원리는 가스마다 열전도율이 다르다는 것이며, 이원 혼합물 또는 준 이원 혼합물에서 성분 가스의 열전도율이 다른 경우 가스 농도를 측정하는 데 사용할 수 있으며, 진공 시스템의 압력을 측정하는 데에도 사용할 수 있습니다.
센서 칩은 실리콘 프레임과 합성 멤브레인으로 구성되며, 중앙에는 히터가 있고, 열전퇴로 온도를 측정하며, 칩과 멤브레인 중심 사이의 열전도율을 측정합니다.멤브레인 위에는 필터가 있는 실리콘 캡(지붕)이 용접되어 있어(W) 유량 민감도를 억제합니다.
네덜란드 Xensor 열전도식 가스 센서XEN-3880-RW-3특징:
이원 및 준 이원 혼합물에서 가스의 장기 안정적 분석
높은 감도와 분해능
작동 온도: -250℃ ~ 150℃
습도: 0 ~ 95% RH, 비응축
유량 민감도 무시 가능
네덜란드 Xensor 열전도식 가스 센서XEN-3880-RW-3응용 분야:
수소, 헬륨 및 천연 가스 측정
헬륨을 사용한 수소 시스템 테스트
포장 및 진공 시스템의 진공 측정
가스 농도 측정
네덜란드 Xensor 열전도식 가스 센서XEN-3880-RW-3파라미터:
| 파라미터부피 |
|
| 크기두께(mm3) |
2.5*3.33*0.3 |
| TO-5 헤드(mm2) |
9 Ф x 6
|
| 핀 길이(mm) |
13.5 |
| TO-5 무게(g) |
0.71 |
| TO-5 + 캡 + 필터 무게(g) |
1.05 |
| 출력 | |
| 진공 < 1mpa (V/W) |
130 |
| 공기 압력 100kpa (V/W) |
30 |
| 공기 압력10 MPa (V/W) |
26 |
| 헬륨 100kpa (V/W) |
7 |
| 헬륨 10mpa (V/W) |
6.9 |
| 시간 상수 |
|
| 공기 중(ms) |
9 |
| 진공 중(ms) |
36 |
| 안정성 |
|
| 단기 1일(ppm) |
1 |
| 장기 1년(ppm) |
300 |
| 서미스터 |
|
| 멤브레인(kK/W) |
100 |
| 멤브레인+공기(kK/W) |
23 |
| 최대 히터 전압 |
|
| 공기 중(V) |
2.5 |
| 진공(V) |
1 |
주요 응용 분야
- 수소 및 헬륨 가스 농도 측정 — 열전도율 차이를 이용하여 수소, 헬륨 및 천연가스의 농도를 정밀하게 측정합니다.
- 진공 시스템 압력 측정 — 포장 및 진공 시스템에서 열전도식 원리로 진공도를 측정합니다.
- 수소 시스템 안전 테스트 — 헬륨을 사용하여 수소 시스템의 누출 및 안전성을 테스트합니다.
- 이성분 가스 혼합물 분석 — 열전도율이 다른 두 가스로 구성된 혼합물의 조성을 분석합니다.
키워드：열전도식 가스 센서, XEN-3880-RW-3, Xensor 가스 센서, 수소 센서, 헬륨 센서, 가스 농도 측정, 진공 측정, 열전도율 센서
