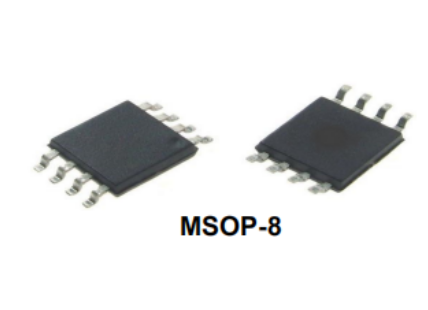

视频驱动放大器 - MS7682M

MS7682M是一颗集成单通道视频放大器与视频同轴线控解码为一体的芯片。视频放大器内部集成6dB增益轨到轨输出驱动器以及6阶滤波器，-3dB带宽达35MHz。视频同轴线控解码内部集成一颗高速处理器，针对模数混合信号进行有效分离。它单电源供电范围为+2.7V 到+5V，并有极低的工作电流16mA，非常适用于电池供电应用。MS7682M有关断引脚可以关闭整个器件，减小电流消耗。



一、视频驱动放大器-MS7682M的特性：

单通道 6 阶 35MHz（HD）过滤器 
Transparent Sync-tip 输入箝位电路 
6dB 增益输出驱动器和驱动双视频负载 
轨到轨输出 
输入电压范围包括地 
交流或直流耦合输入/输出 
单电源供电范围为 2.7V 到 5V 
低功耗，工作电流为 16mA



二、视频驱动放大器-MS7682M的应用：
