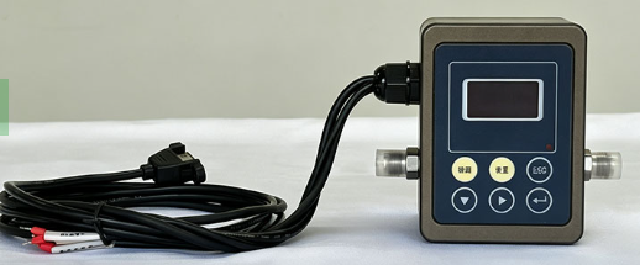

오일 입자 계수기 센서 - 온라인식 오일 오염도 검출기 - SKAJWJ4
측정 지표
검출 범위: 1~100μm (4~70μm)
측정 채널: 1μm, 2μm, 5μm, 10μm, 15μm, 25μm, 50μm, 100μm (4μm, 4.6μm, 6μm, 10μm, 14μm, 21μm, 38μm, 70μm)
검출 유속: 10~300mL/min (25mL/min 권장)
검출 주기: 5~60S (5S 단계)
측정 반복성: RSD<5%
측정 정밀도: 입자 수 ±20% (또는 ±1 오염도 등급)
내장 등급 표준: NAS1638, ISO4406, GJB420A, GJB420B
제품 소개
I. Shengkaian SKA JWJ4 입자 계수기 센서 개요
귀하의 장비가 이러한 문제에 직면하고 있습니까?
유압 시스템, 기어박스, 압축기가 운전 중일 때 오일 오염은 장비 고장의 주요 원인입니다. 오염물 입자는 지속적으로 장비 마모를 악화시키지만 오일 청정도의 변화를 실시간으로 파악하기 어렵습니다. 전통적인 방법인 정기 샘플링 검사는 결과를 기다리는 데 시간이 필요하며 그 동안 장비 마모가 이미 발생했을 수 있습니다.
II. Shengkaian SKA JWJ4 입자 계수기 센서가 귀하를 위해 무엇을 할 수 있습니까?
오일 내 입자의 크기와 수량 분포를 실시간으로 모니터링하여 오일 청정도 상태를 언제든지 파악할 수 있습니다.
① 장비 마모 위험 사전 경고
오일 내 입자물의 변화는 종종 장비 내부 마모 추세를 반영합니다. 입자 수량과 입경 분포를 실시간으로 모니터링하여 이상을 조기에 발견하고 고장 발생 전에 유지보수를 계획할 수 있습니다.
② 오일 교환 및 보충 시기를 효율적으로 파악
더 이상 경험이나 고정 주기에 의존하여 오일을 교환하지 않습니다. 실시간 모니터링 데이터를 기반으로 오일 오염도가 임계값에 도달하기 전에 적시에 처리하여 조기 오일 교환으로 인한 낭비를 방지하고, 늦은 오일 교환으로 인한 장비 손상을 방지합니다.
③ 유지보수 비용 절감, 비계획 다운타임 감소
온라인 모니터링을 통해 샘플링 및 검사 빈도와 비용을 절감합니다. 문제를 사전에 예측하여 돌발 고장을 계획된 유지보수로 전환하고 다운타임 손실을 효과적으로 줄입니다.
④ 하나의 장비로 다양한 오일 시나리오에 적합
유압유, 윤활유, 변압기유, 터빈유, 기어유, 엔진유 등 다양한 오일에 적용 가능하며, 유압 시스템, 기어박스, 디젤 발전기 세트, 터빈 세트, 공기압축기 시스템 등 다양한 시나리오를 커버합니다.
III. Shengkaian SKA JWJ4 입자 계수기 센서 측정 원리
오일 입자 계수기 센서SKAJWJ4는 ISO4402/ISO11171에서 규정한 광차단법(Light Extinction)을 사용하여 오일 오염도를 검출합니다. 이 방법은 평행 광선이 시료 유통실을 수직으로 통과하여 광전 수신기에 조사됩니다. 오일 흐름에 입자가 없을 때 회로 출력 전압은 E이며, 입자가 유통실을 통과하여 광선을 차단할 때 진폭이 E인 부펄스가 발생합니다. 이 원리를 통해 센서는 입자의 투영 면적과 해당 펄스 전압 진폭을 정확하게 측정하여 오일의 오염도를 정확하게 평가할 수 있습니다.
주요 응용 분야
- 유압 시스템 모니터링 — 유압유 내 입자 오염도를 실시간으로 측정하여 유압 펌프, 밸브 및 액추에이터의 마모와 고장을 예방합니다.
- 윤활유 관리 — 터빈, 압축기, 기어박스 등 산업 기계의 윤활유 청정도를 지속적으로 모니터링하여 설비 수명을 연장합니다.
- 산업용 오일 청정도 관리 — 제조 공정에서 사용되는 절삭유, 열처리유 등의 오염도 등급을 NAS1638 및 ISO4406 기준으로 평가합니다.
- 전력 설비 절연유 감시 — 변압기 및 변압기 오일의 입자 오염도를 측정하여 절연 성능 저하를 조기에 감지합니다.
- 선박 및 해양 엔진 오일 모니터링 — 선박 엔진 오일의 입자 오염도를 온라인으로 측정하여 엔진 마모를 예방하고 유지보수 주기를 최적화합니다.
