스위스 IST 열 질량 유량 센서 - FS7

스위스 IST 열 질량 유량 센서FS7 다양한 가스 유량 애플리케이션에 적합하며 내열 온도는 최대 150°C

스위스 IST 열 질량 유량 센서FS7 설명:

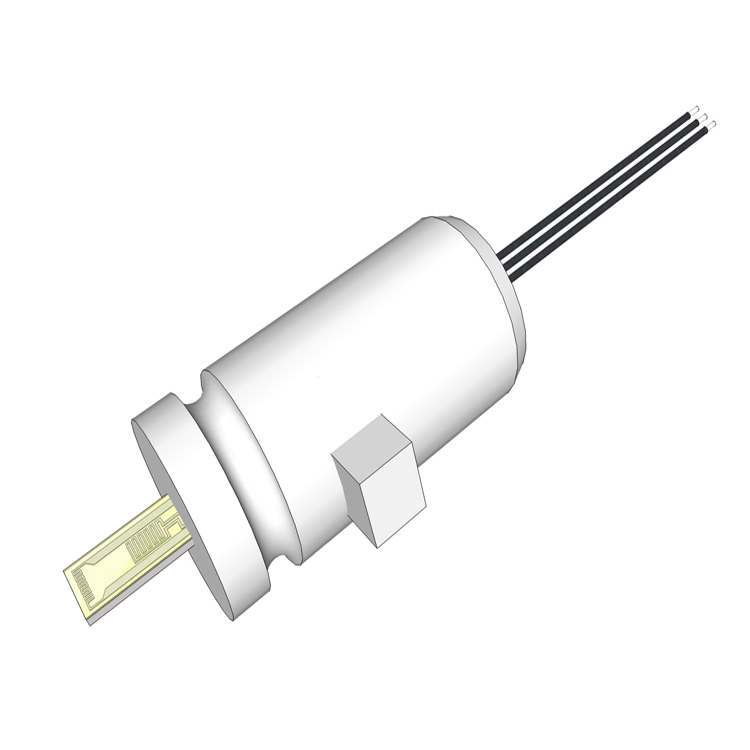

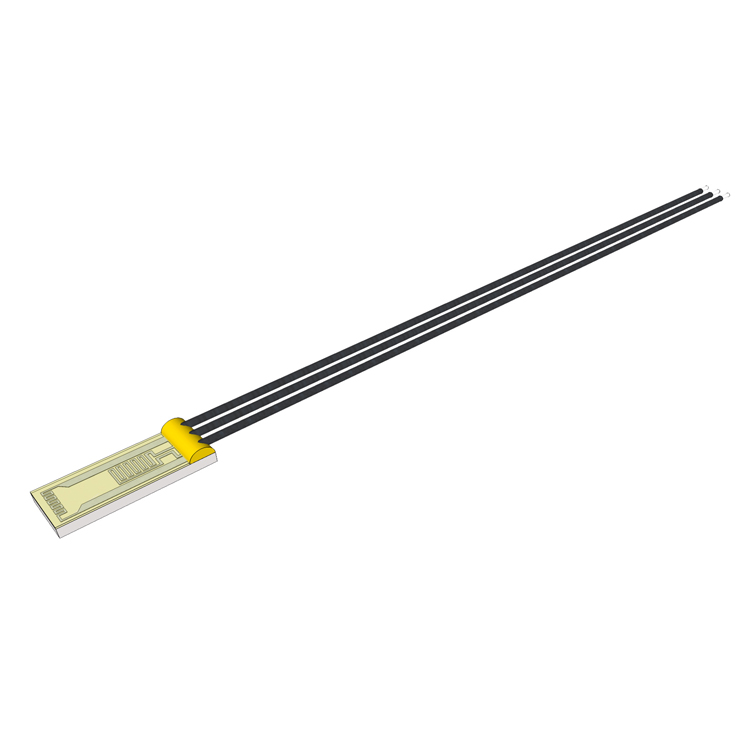

IST AG FS7 유량 센서는 FS5 유량 센서의 후속 제품으로, 대칭형 히터 설계를 채택하여 감도가 향상되었습니다. FS7 유량 센서는 가스 애플리케이션에 적합하며 우수한 장기 안정성을 제공합니다. FS7 센서는 열 질량이 작아 응답 시간이 짧습니다. 또한 표준 FS7 센서에는 하우징이 장착되어 다양한 애플리케이션에 편리하게 사용할 수 있습니다.

스위스 IST 열 질량 유량 센서FS7 특징:

다양한 애플리케이션 및 하우징에 맞게 조정 용이

우수한 장기 안정성

간단한 신호 처리

간단한 교정

안정적인 백금 기술

우수한 재현성

고객 요구에 따른 맞춤 제작 가능

대칭형 히터 설계 및 향상된 감도

다양한 애플리케이션 및 패키지에 쉽게 통합

스위스 IST 열 질량 유량 센서FS7 파라미터:

크기 (L x W x H / H2 in mm)	6.9 x 2.4 x 0.20 / 0.60 Ø 6.0 (±0.1) mm, LH = 14 (±0.2) mm (전체 치수는 애플리케이션 매뉴얼 참조)
측정 범위	0 m/s to 100 m/s
응답 감도	0.01 m/s
측정 정밀도	< 실제 값의 3% (회로 및 교정에 따라 다름)
응답 시간 t63	~200 ms (0 ~ 10000 sccm)
작동 온도 범위	-20 °C to +150 °C
온도 민감도	< 0.1 %/K (회로 설계에 따라 다름)
연결 방식	3핀, AWG 30/7, 연선, PTFE 절연
히터	RH(0 °C) = 45 Ω ±1 %
기준 소자	Rs(0 °C) = 1200 Ω ±1 %
전압 범위(공칭)	2 V to 5 V (at ∆ T = 30 K (0 m/s ≤ vgas ≤ 100 m/s)
히터 최대 전압	3 V (at 0 m/s)
기타 구조	몰딩 플라스틱 하우징

스위스 IST 열 질량 유량 센서FS7 치수:
